Metallfaltenbalgdichtungen
Metallbalgabdichtungen von Sealtek® garantieren ein Höchstmaß an Design und Fertigungsqualität. So erreichen sie eine hohe Zuverlässigkeit und sind besonders für raue Umgebungen geeignet. Eine hochwertige Legierung namhafter Lieferanten, präzise Schweißnähte und sorgfältigste Endkontrolle stellen sicher, dass Sealtek® Metallbalgdichtungen höchsten Kundenanforderungen entsprechen.

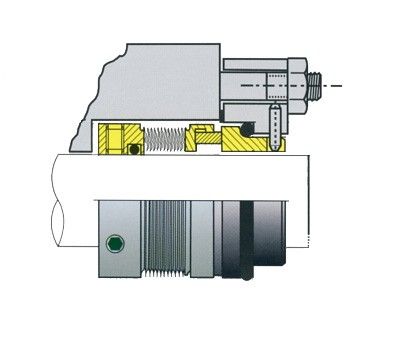

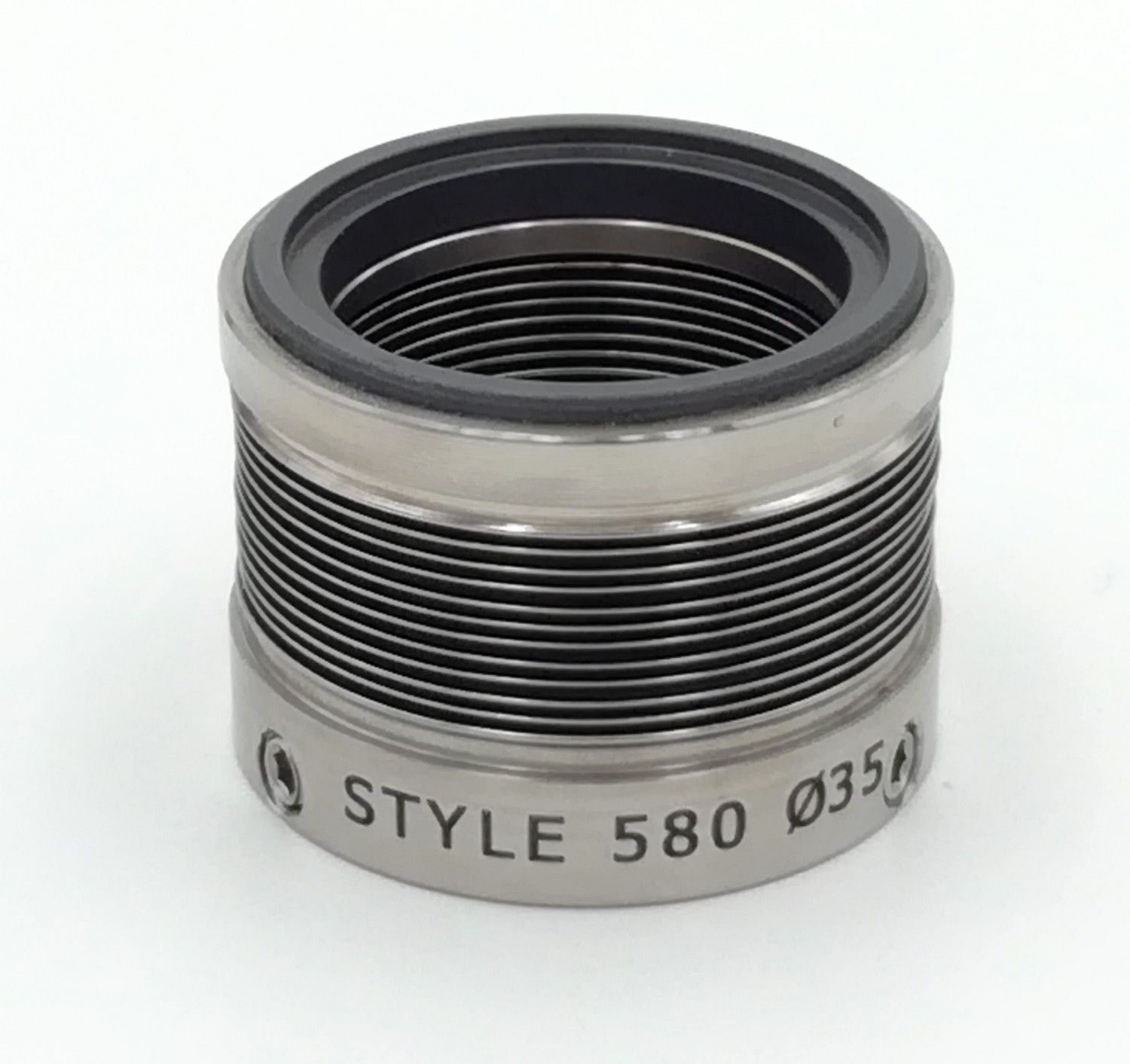

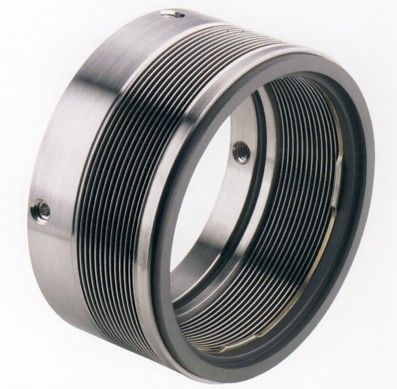

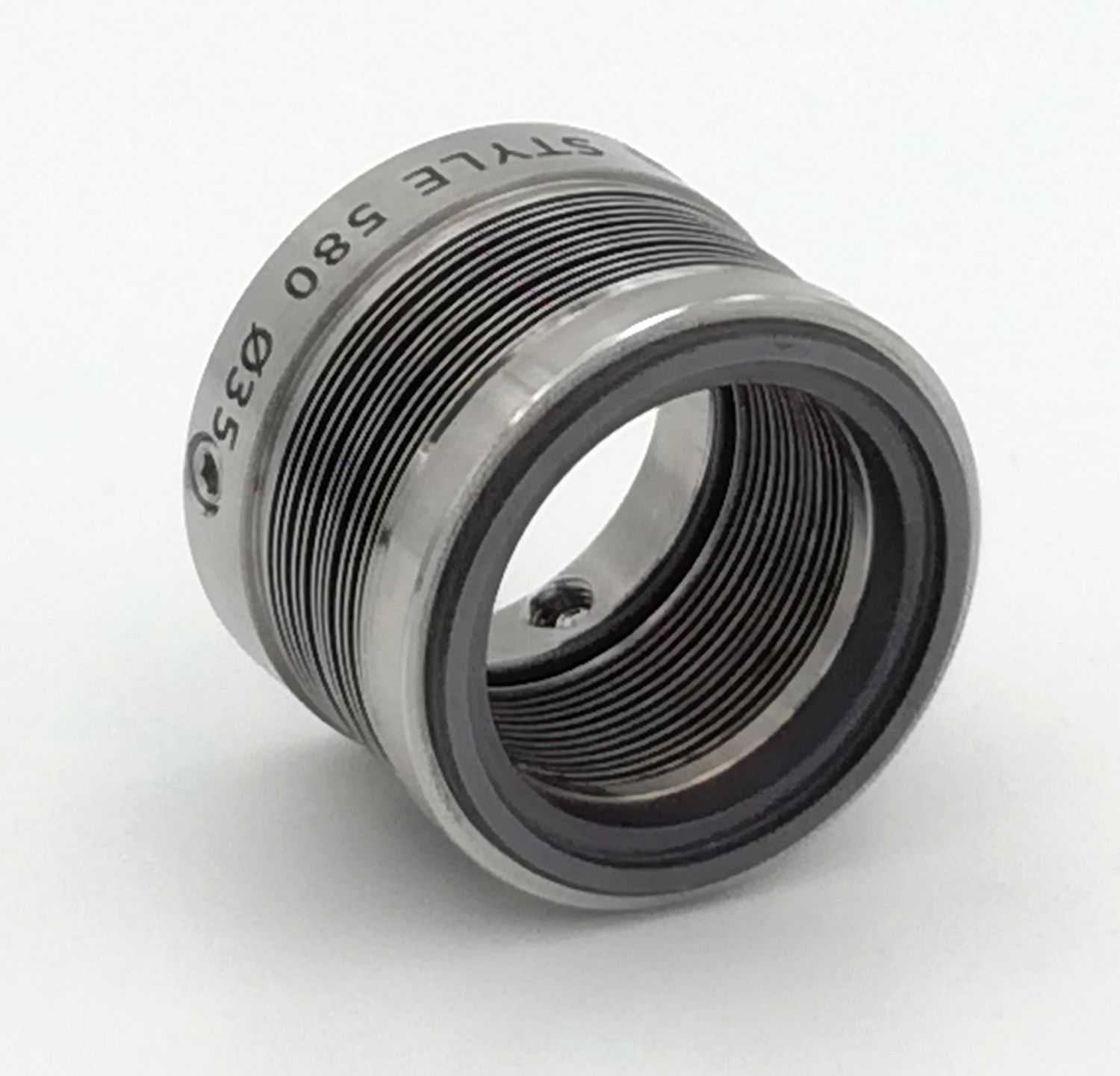

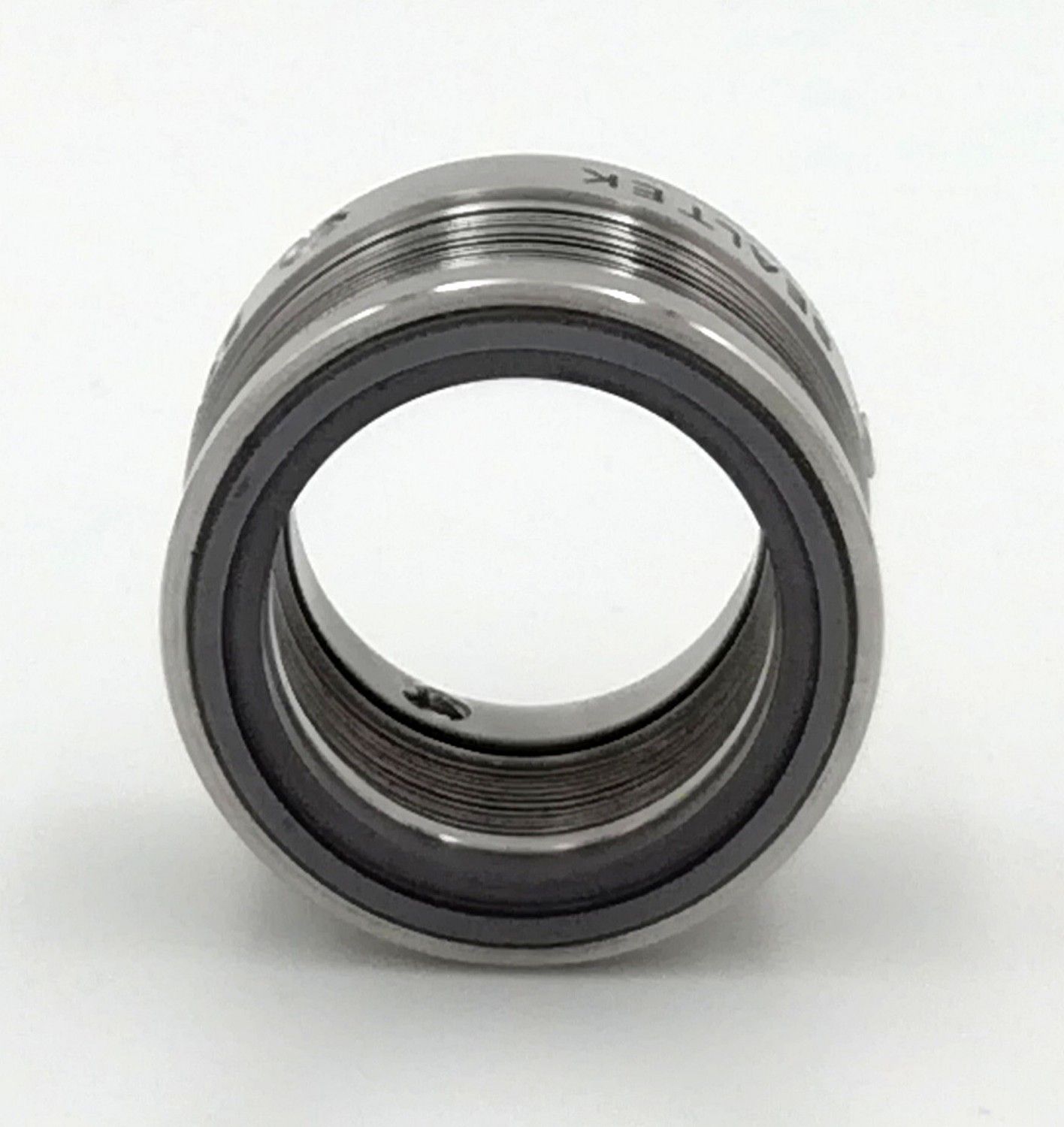

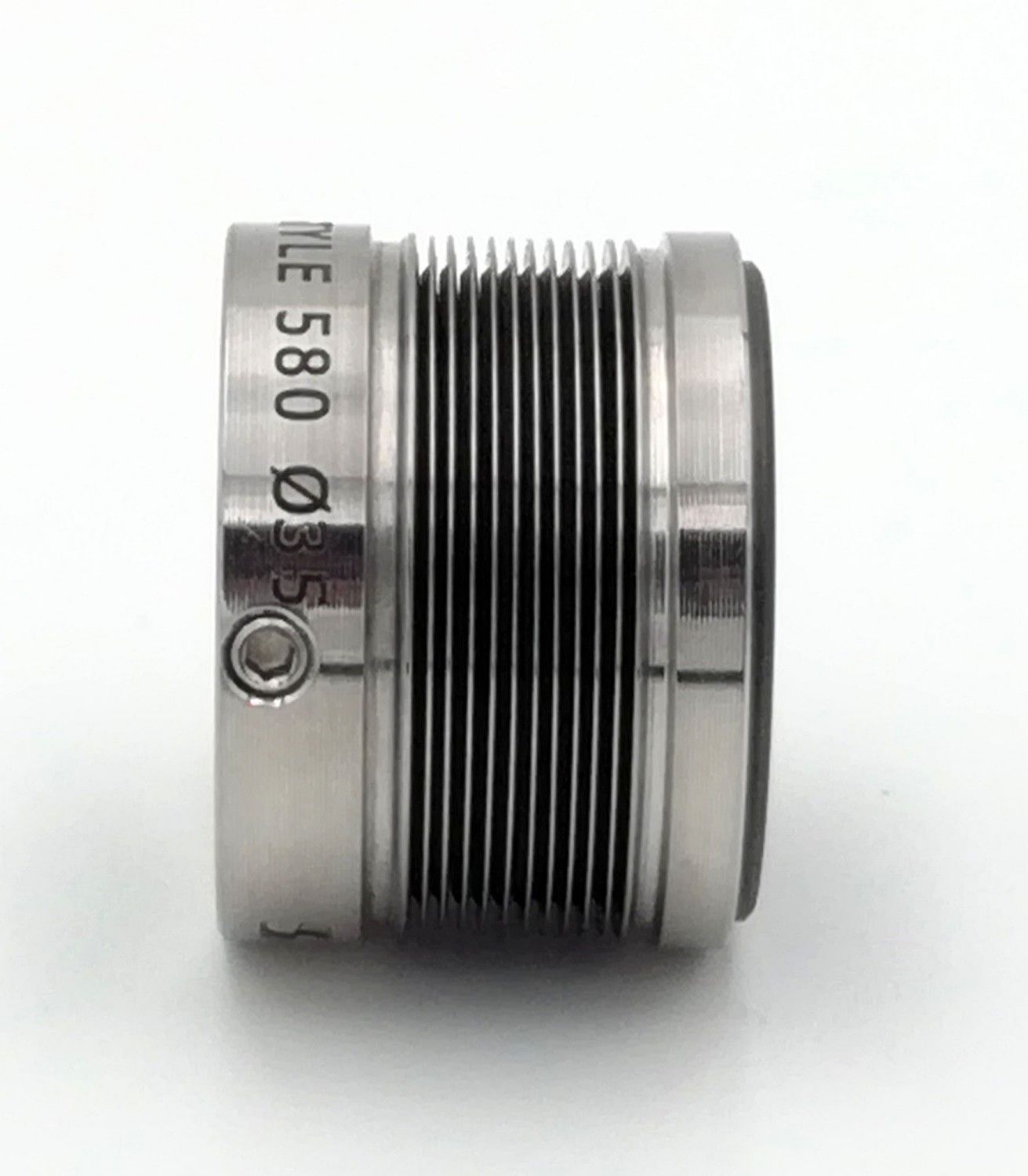

Style 580
Metallfaltenbalgdichtung
- Metallfaltenbälge in AM350.
- Verfügbar mit Hastelloy C276 Bälgen und Haltering (Style 581)
- Verfügbar mit AISI 316 Haltering und Hastelloy C Bälgen (Style 582).
Technische Daten
| Druck | 40 bar |
| Temperatur | – 40 °C bis + 305 °C |
| Gleitgeschwindigkeit | 15 m/sek |
| Balgmaterial | T6 |
Produktbilder

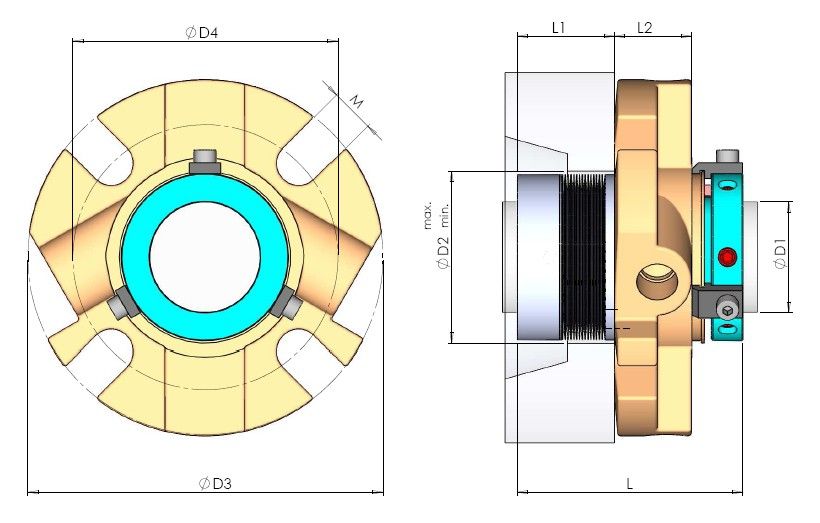

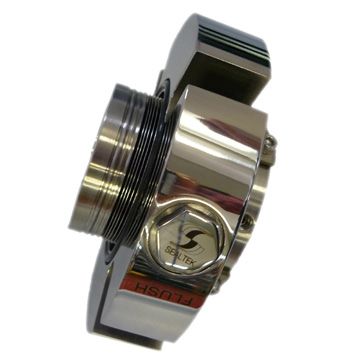

Style 780
Vormontierte Metallfaltenbalg-Patronendichtung - einfachwirkend
- Metallfaltenbälge in großer Werkstoffauswahl erhältlich.
- Verfügbar mit feststehendem Faltenbalg (Style 784),
- Verfügbar mit Lippendichtung für leckagefreien Quench (Style 780Q), oder mit Drosselbuchse (Style 780FB).
Technische Daten
| Druck | 25 bar |
| Temperatur | – 40 °C bis + 305 °C |
| Gleitgeschwindigkeit | 20 m/sek |
| Balgmaterial | G – T6 – T1 – M5 |
Produktbilder

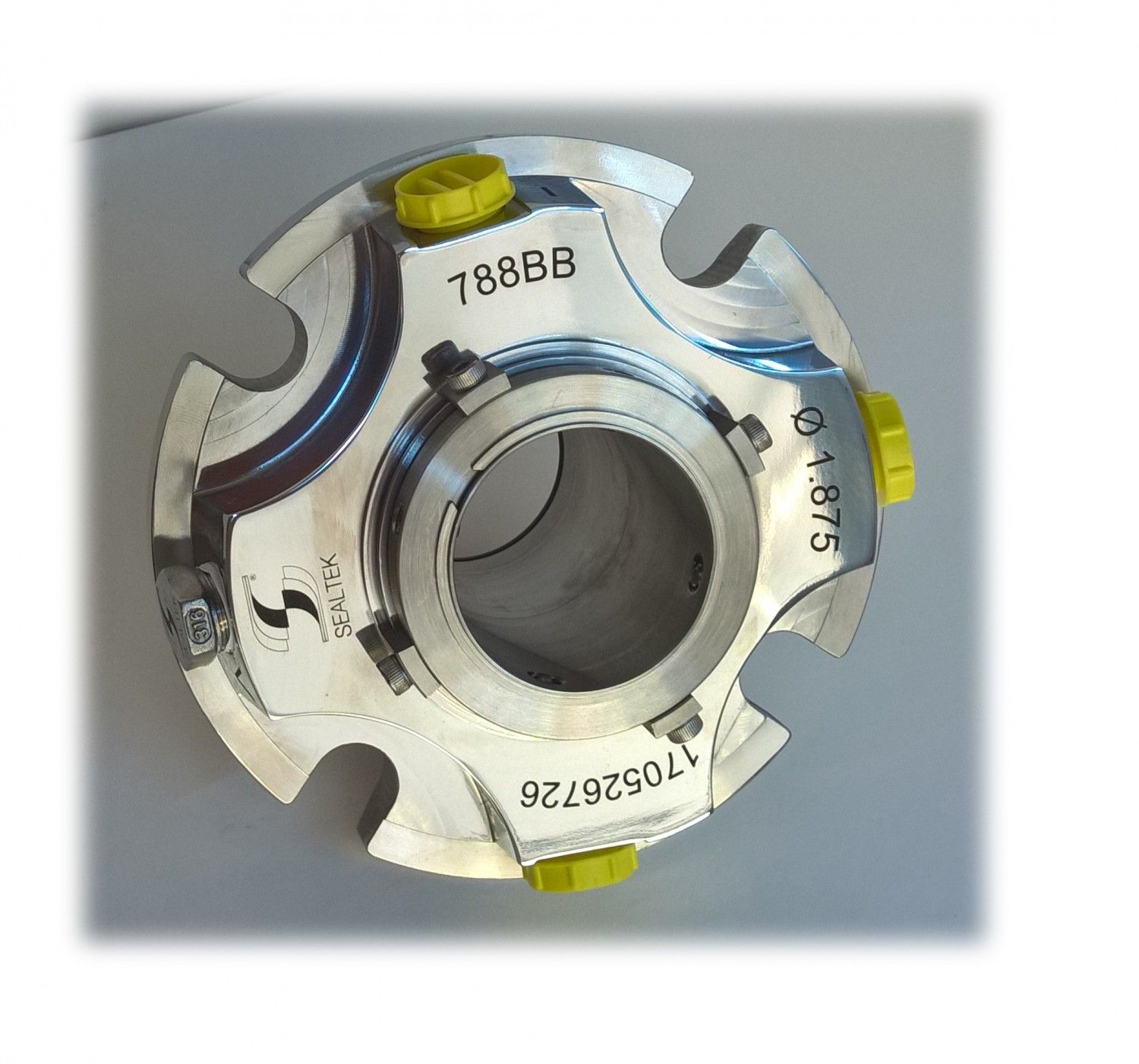

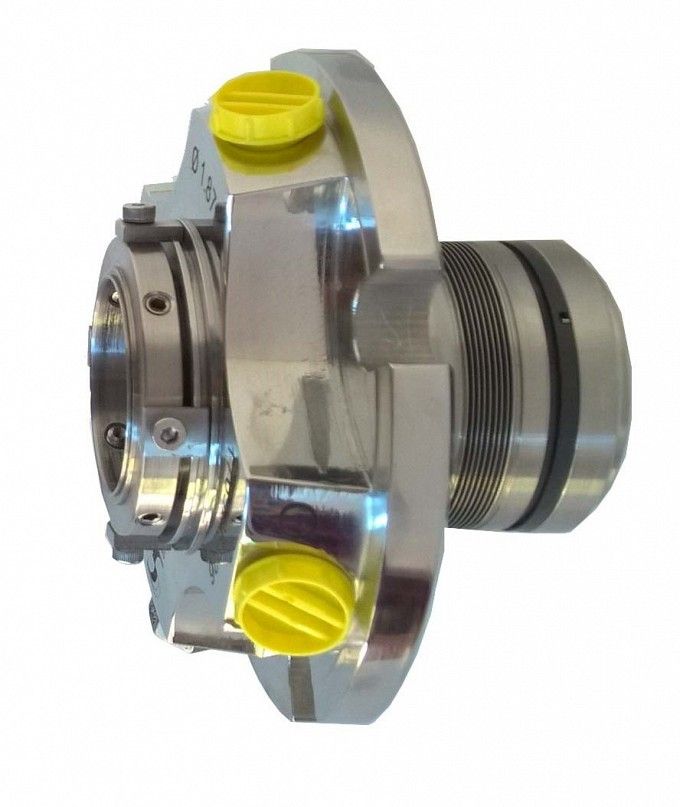

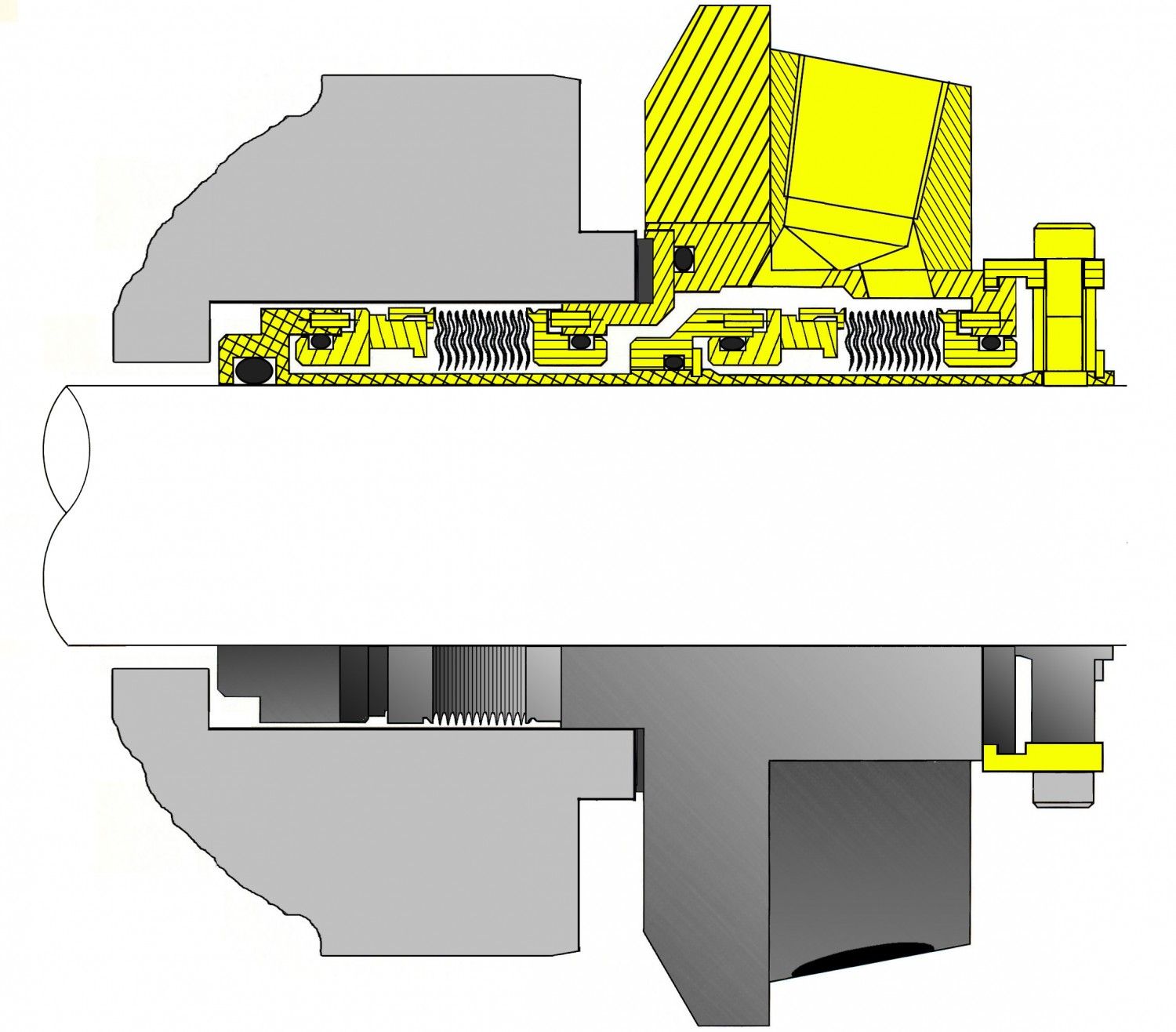

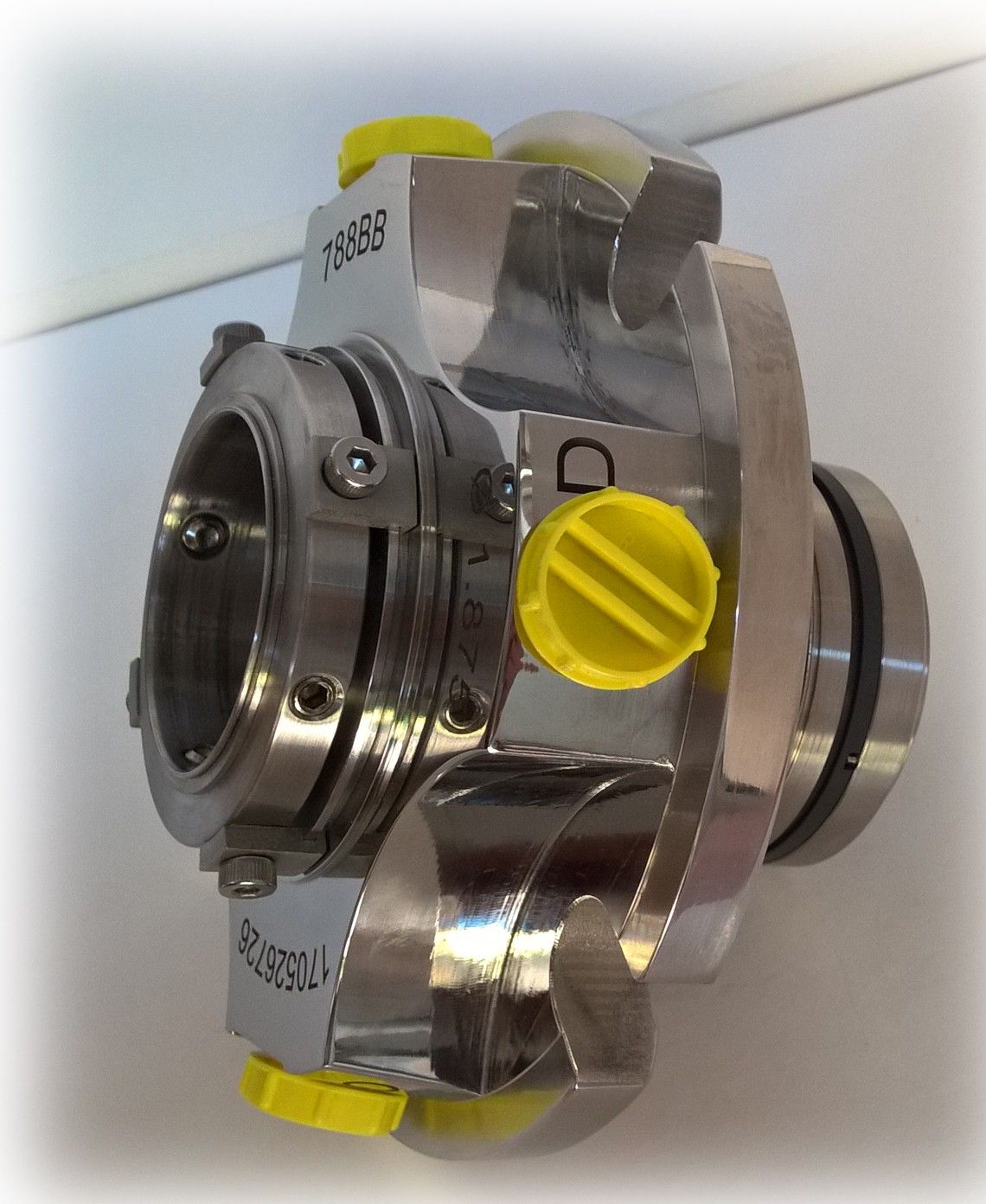

Style 788
Vormontierte Metallfaltenbalg-Patronendichtung - doppeltwirkend
- Metallfaltenbälge in großer Werkstoffauswahl erhältlich.
- Verfügbar mit feststehendem Faltenbalg (Style 787)
Technische Daten
| Druck | 21 bar |
| Temperatur | – 40 °C bis + 305 °C |
| Gleitgeschwindigkeit | 25 m/sek |
| Balgmaterial | G – T6 – T1 – M5 |
Produktbilder

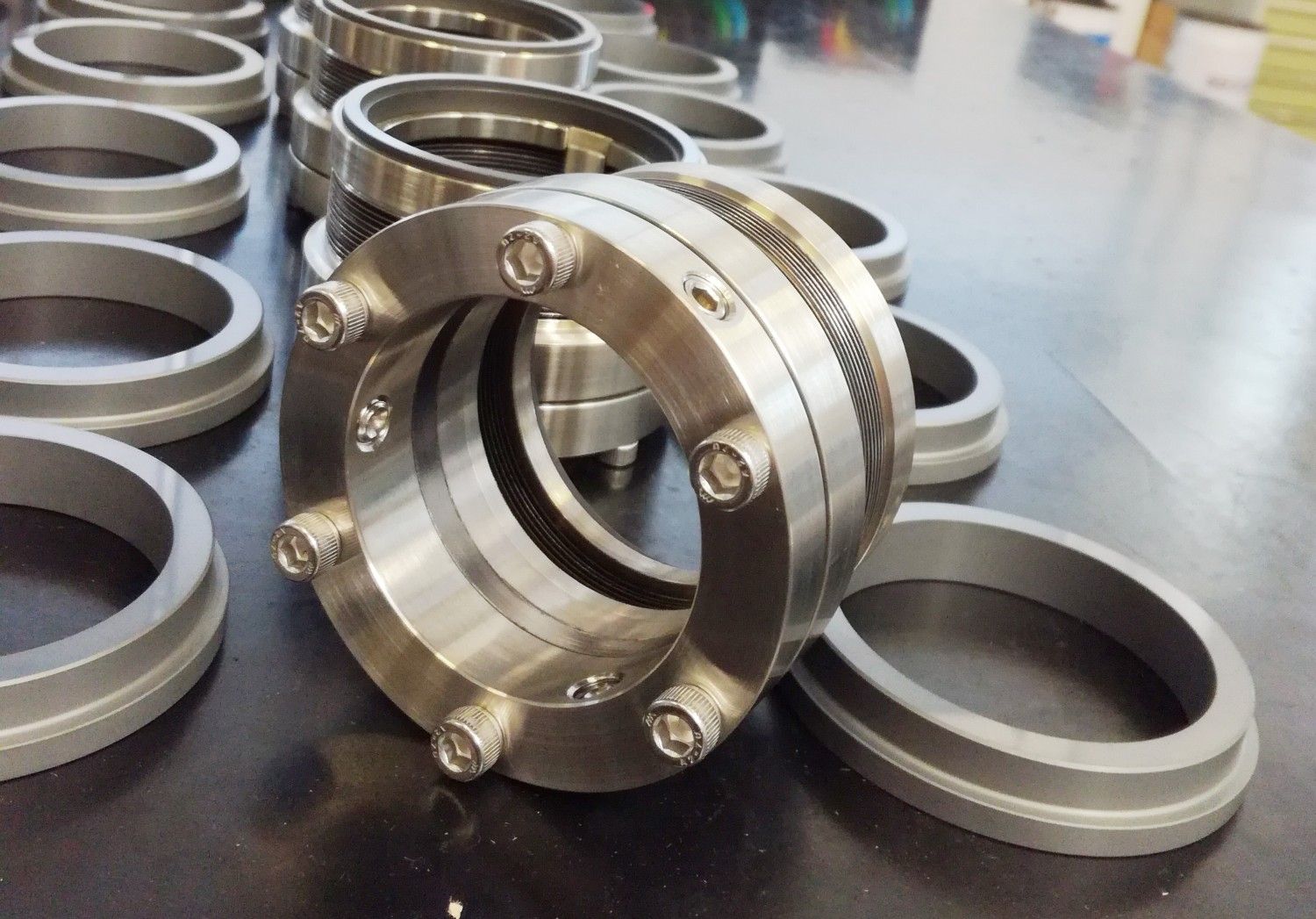

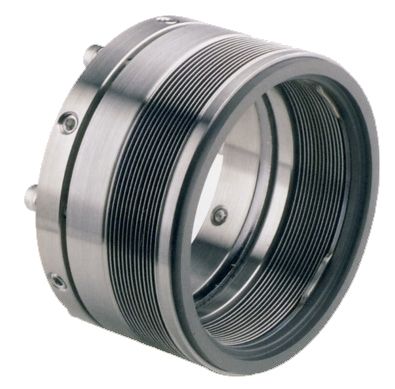

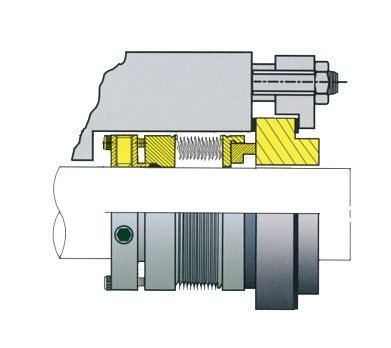

Style 590
Metallfaltenbalgdichtung
- Für Anwendungen mit hoher Temperatur oder Tieftemperatur
- Sekundärdichtungen aus Graphit
- Verfügbar mit Mitnehmerstift und als Zweifachlagen-Balg für höhere Druckfestigkeit (Style 591)
Technische Daten
| Druck | 590: 30 bar – 591: 50 bar |
| Temperatur | 380 °C |
| Gleitgeschwindigkeit | 590: 20 m/sek – 591: 15 m/sek |
| Balgmaterial | 590: T6 – 591: T6 Zweifachablage |
Produktbilder

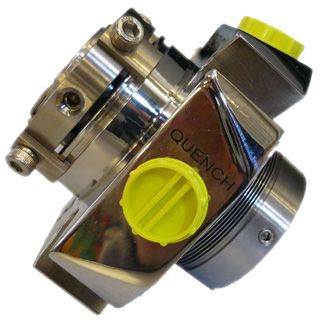

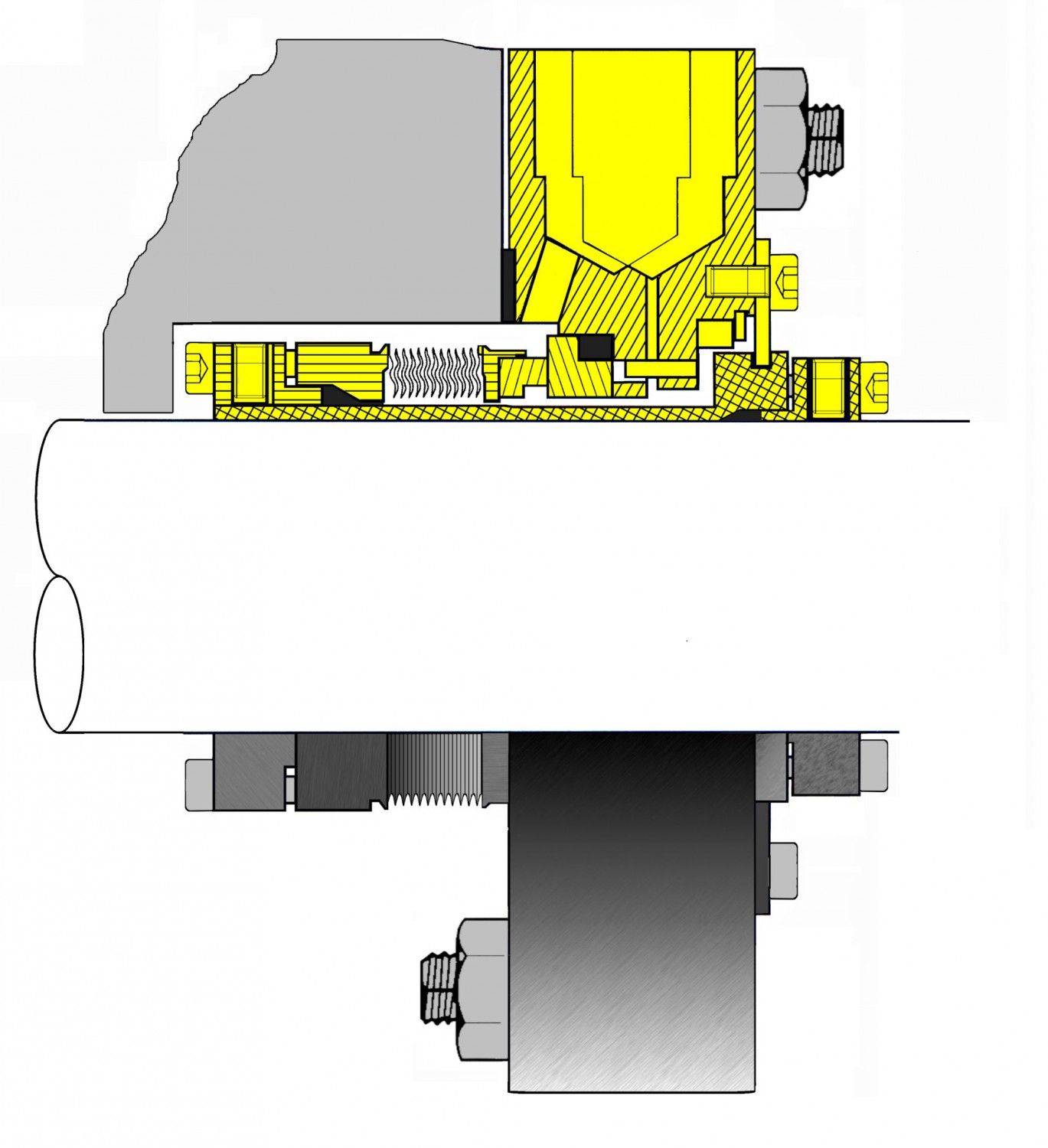

Style 790
Vormontierte Metallfaltenbalg-Patronendichtung - einfachwirkend
- Metallfaltenbälge in großer Werkstoffauswahl erhältlich.
- Sekundärdichtungen aus Graphit
- Verfügbar mit feststehenden Faltenbälgen (Style 794)
- Verfügbar mit Lippendichtung für leckagefreien Quench (Style 790Q), oder mit Drosselbuchse (Style 790FB).
Technische Daten
| Druck | 21 bar (Zweifachablage: 65 bar) |
| Temperatur | – 60 °C bis + 450 °C |
| Gleitgeschwindigkeit | 25 m/sek |
| Balgmaterial | G – T6 – T1 – M5 |
Produktbilder

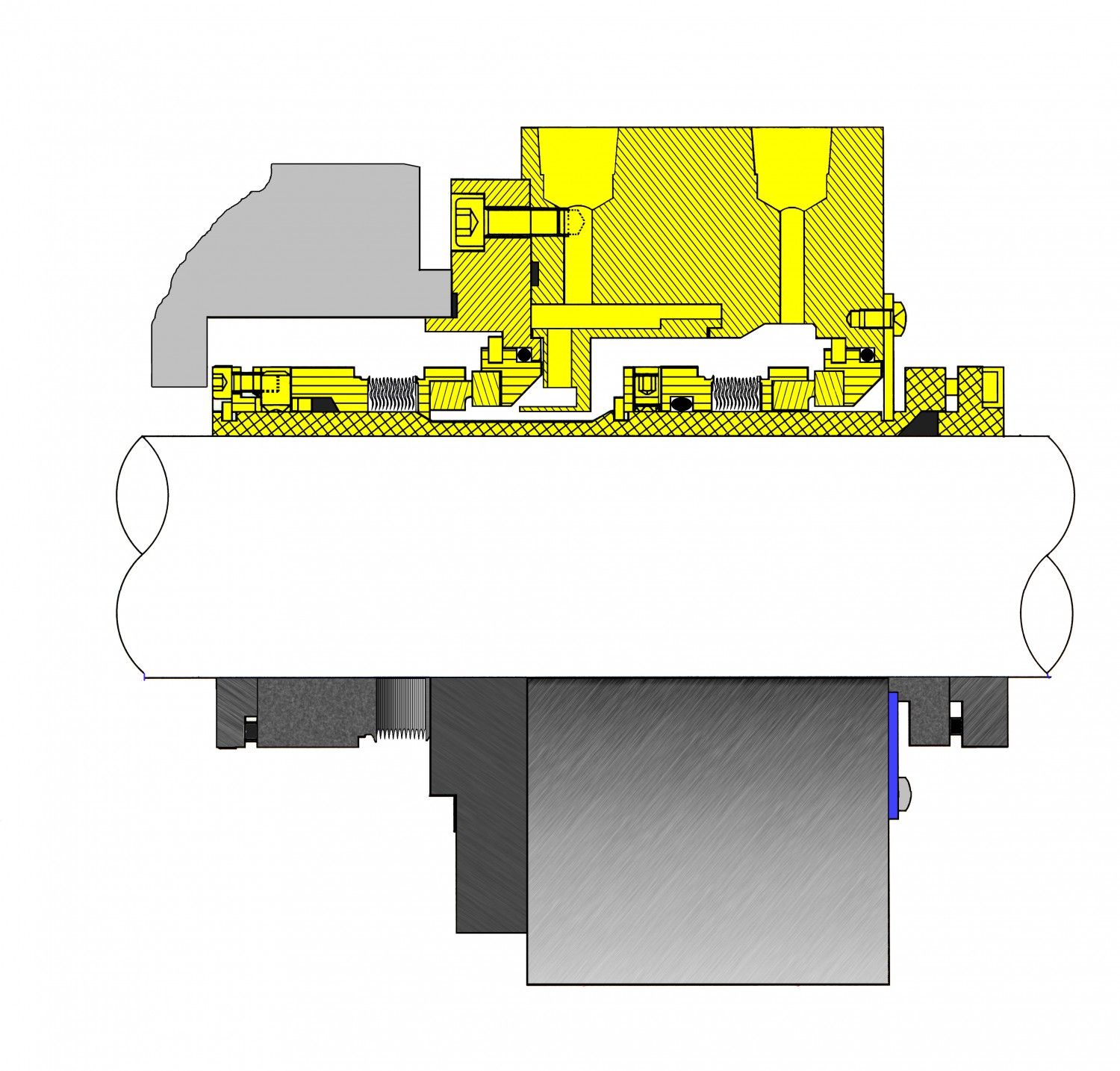

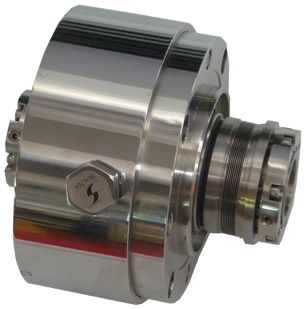

Style 798
Vormontierte Metallfaltenbalg-Patronendichtung - doppeltwirkend
- Metallfaltenbälge in großer Werkstoffauswahl erhältlich.
- Sekundärdichtungen aus Graphit
- Verfügbar mit feststehenden Faltenbälgen (Style 797).
Technische Daten
| Druck | 21 bar (Zweifachablage: 65 bar) |
| Temperatur | – 60 °C bis + 450 °C |
| Gleitgeschwindigkeit | 25 m/sek |
| Balgmaterial | G – T6 – T1 – M5 |
Produktbilder
