Hybride Dichtungen
Dichtungsvorrichtungen für das nächste Zeitalter. Schutz vor künftigen Problemen.
Nachhaltigkeit
Prozesse mit einem geringeren ökologischen Fußabdruck werden immer mehr Wettbewerbsvorteile gegenüber Unternehmen haben, die ernsthafte Anstrengungen zur Optimierung ihrer Auswirkungen auf den Planeten aufschieben. Die Gesetze und Vorschriften werden von Tag zu Tag strenger, und es ist nur eine Frage der Zeit, bis Umweltindikatoren wie der CO2-Fußabdruck oder der Wasserverbrauch einen Wettbewerbsvorteil ausmachen werden.
Die Industrie verbraucht etwa 12 % der gesamten Wasserversorgung. In Anbetracht der immer häufigeren Dürreperioden ist eine Optimierung des Wasserverbrauchs eine der größten Herausforderungen unserer Zeit.
- Eine typische Pumpe mit Gleitringdichtung kann bis zu 38 Liter Spülwasser pro Minute verbrauchen: das sind 20 Mio. Liter pro Jahr, was einen durchschnittlichen Energieverbrauch von 8.300 kWh für die Einspritzung erfordert. Bei einem durchschnittlichen USStrommix entspricht dies etwa 3,2 Tonnen CO2 pro Jahr. Für nur eine Pumpe!
- Wenn die gleiche Pumpe Stopfbuchspackungen mit Sperrring verwendet, kann der Wasserverbrauch bis zu 69 Liter pro Minute betragen, was fast 36 Mio. Liter pro Jahr und 5,8 Tonnen CO2 entspricht.
Eigenständigkeit
Die globalisierten Lieferketten, die uns durch die ersten Jahrzehnte dieses Jahrhunderts getragen haben, werden durch neue mögliche geopolitische Gleichgewichte gefährdet. Der beste Weg für eine Fabrik, sich vor den Turbulenzen auf den Rohstoffmärkten zu schützen, besteht darin, die Abhängigkeit von solchen externen Kräften durch eine Reduzierung des Verbrauchs stark zu verringern.
- Obwohl eine Aufarbeitung möglich ist, werden fast 85 % der Gleitringdichtungen im Rahmen der Wartung komplett ausgetauscht. Jedes Jahr werden Tonnen von Stahl, keramischen Materialien und Gummi einfach während der Wartung der Dichtungen weggeworfen. Nachdem die Fabrik für das weggeworfene Material bezahlt hat, zahlt sie auch noch für dessen Entsorgung. Sowohl für die Herstellung von Produkten als auch für die Abfallentsorgung wird Energie verbraucht.

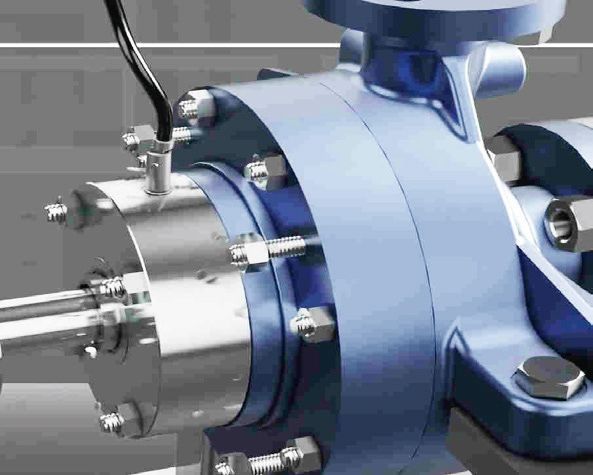

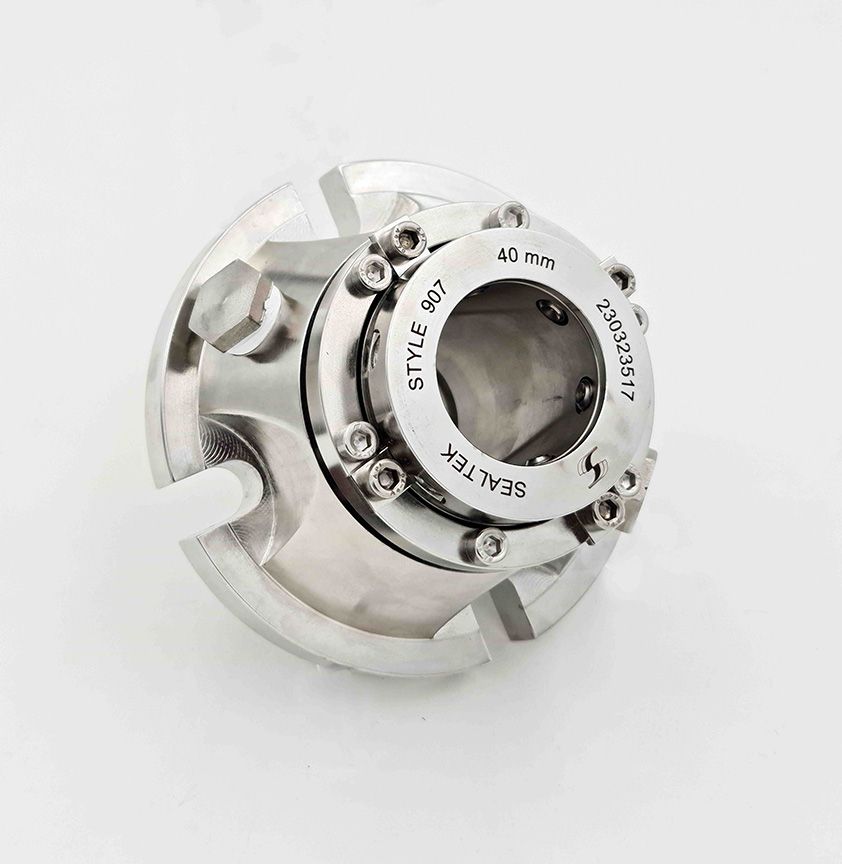

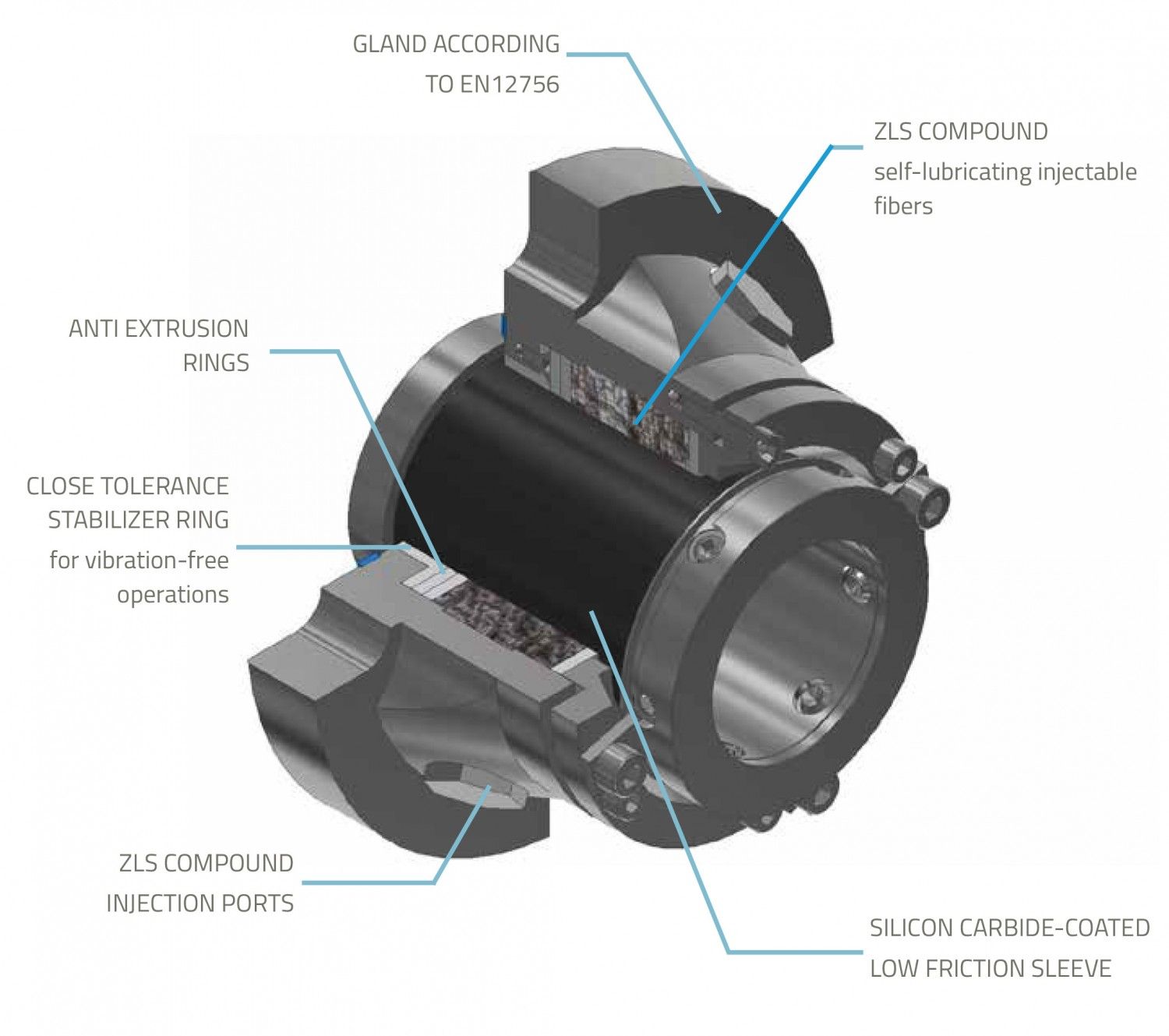

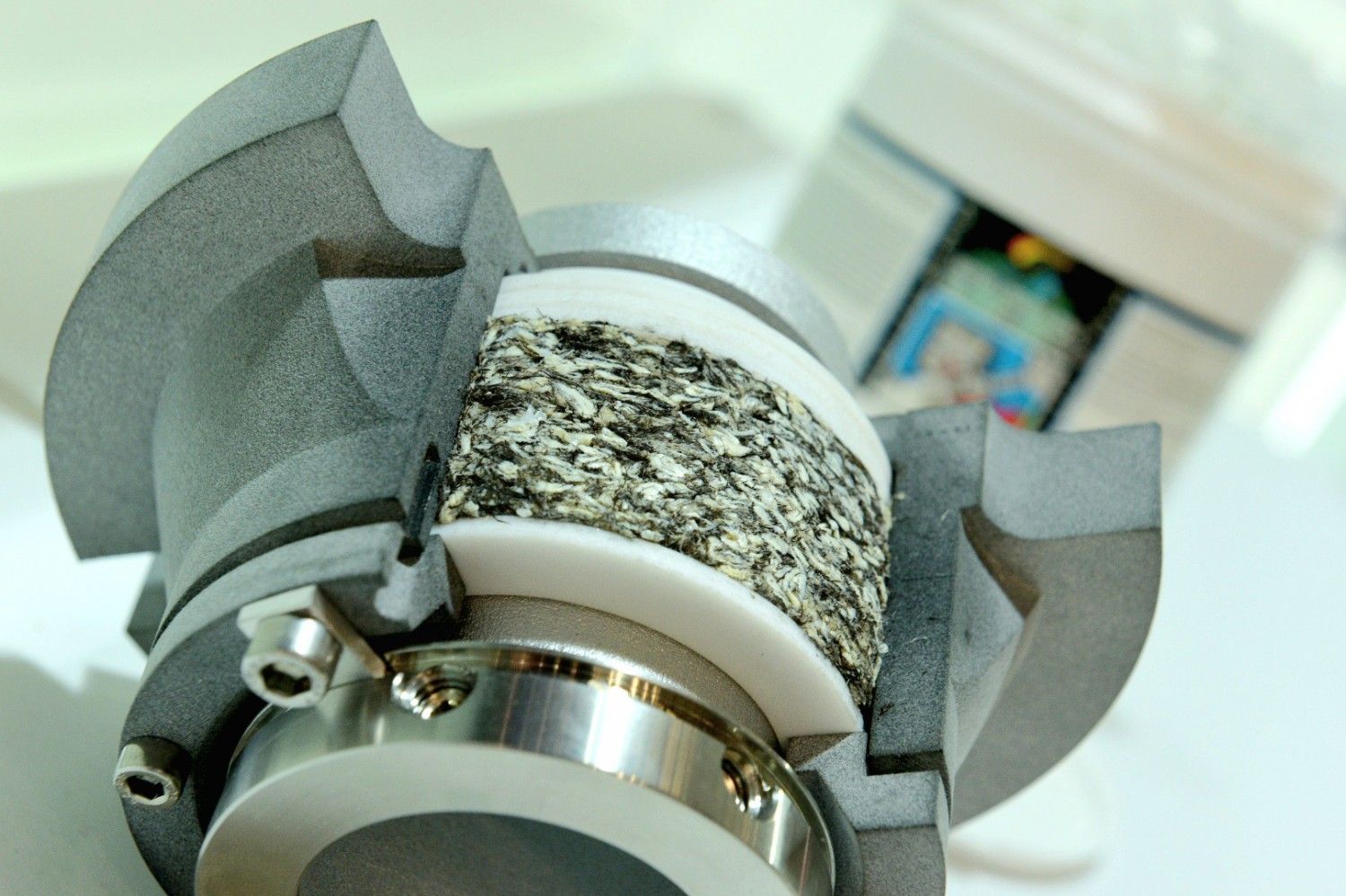

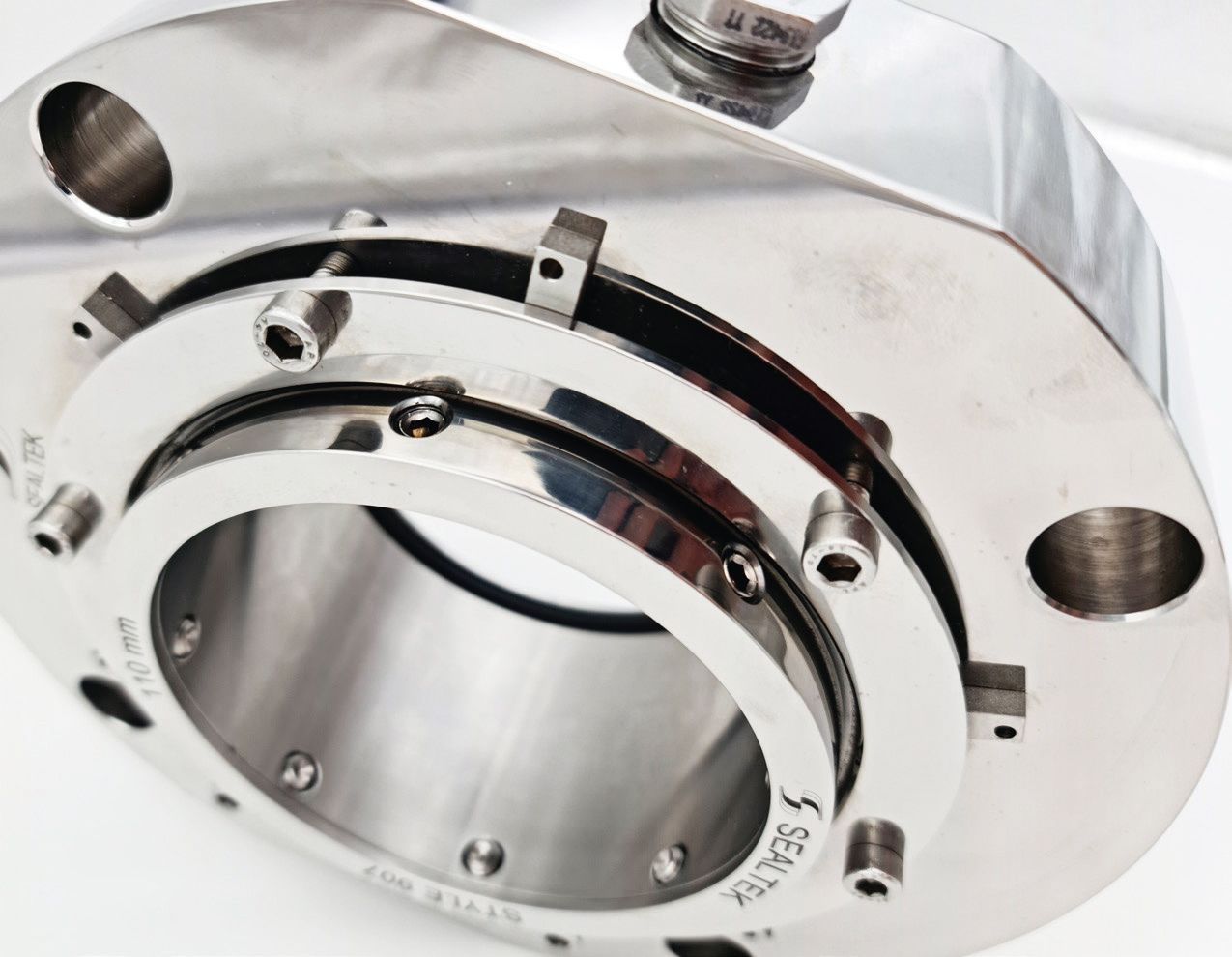

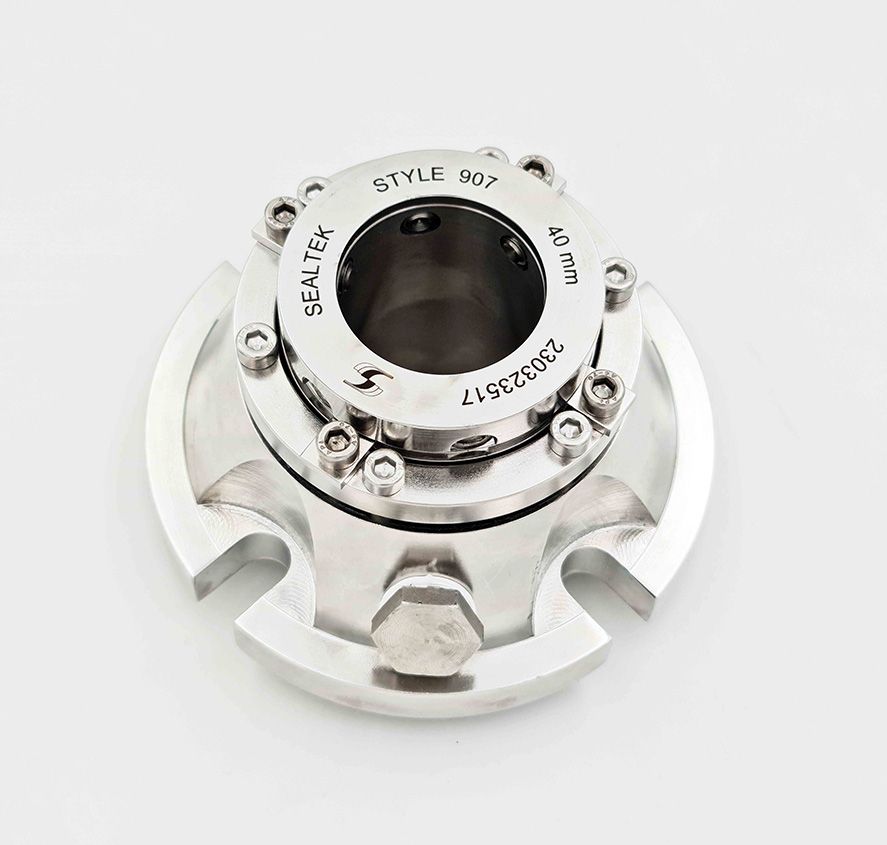

Style 907
Nachfüllbare Patronendichtung
- Einbauen und vergessen: keine Wartung erforderlich
- Kein Ausfall: Einfach nachfüllen, um die Dichtfähigkeit wiederherzustellen
- Effizient, effektiv: Trockenlauffähigkeit, unbeeinflusst von Schlämmen und Feststoffen
Diese bahnbrechende Technologie ist die neue Evolution der Siegelgeräte: Sie ist eine solche Abkehr von der traditionellen Gleitringdichtung, dass sie nicht mehr nur mit diesem Namen bezeichnet werden kann.
Typ 907 vereint die Hauptvorteile von Gleitringdichtungen und Stopfbuchspackungen und eliminiert gleichzeitig deren Nachteile.
- Vergessen Sie die plötzlichen oder katastrophalen Ausfälle von Gleitringdichtungen: nur allmähliche Leckagen, die behoben werden können, ohne die Pumpe anzuhalten.
- Keine Leckage, keine Prozessflüssigkeit erforderlich, um die Stopfbuchspackungen geschmiert zu halten.
- Kein Spülen erforderlich. Je. Sparen Sie das Wasser, sparen Sie die Energie, um es zu injizieren, sparen Sie die Produktverdünnung. Wasser dort einsetzen, wo es wirklich gebraucht wird!
- Keine Maschinenstillstandszeiten für Wartungsarbeiten. Kein Austausch, keine Aufarbeitung: Füllen Sie nur beim ersten Anzeichen einer Leckage nach.
- Keine Schäden bei vorübergehendem Trockenlauf. Dauerhafter Trockenlaufbetrieb bei niedrigeren Drehzahlen.
- Keine Lagerhaltung verschiedener Ersatzteile für verschiedene Dichtungsmodelle und -größen: Für alle Größen und Bedingungen kann das gleiche Ersatzteilmaterial verwendet werden
Technische Daten
| Druck: | max. 4 MPa* (40 bar*) |
| Temperatur: | max. 260 °C (STYLE 907 HT bis zu 550 °C) |
| Geschwindigkeit: | max. 25 m/s |
*Die tatsächliche Druckgrenze kann
variieren.
Werkstoffe
| Dichtungsmasse | Ungebleichtes PTFE, Graphit, Aramidfasern, lebensmitteltaugliches PTFE |
| O-Ringe | NBR, EPDM, FKM, FEPM, FFKM, Graphit |
| Beschichtung der Hülse | Siliziumkarbid, DLC |
| Metallteile | 1.4571 CrNiMo-Stahl (316Ti), exotische Legierungen |
Produktbilder

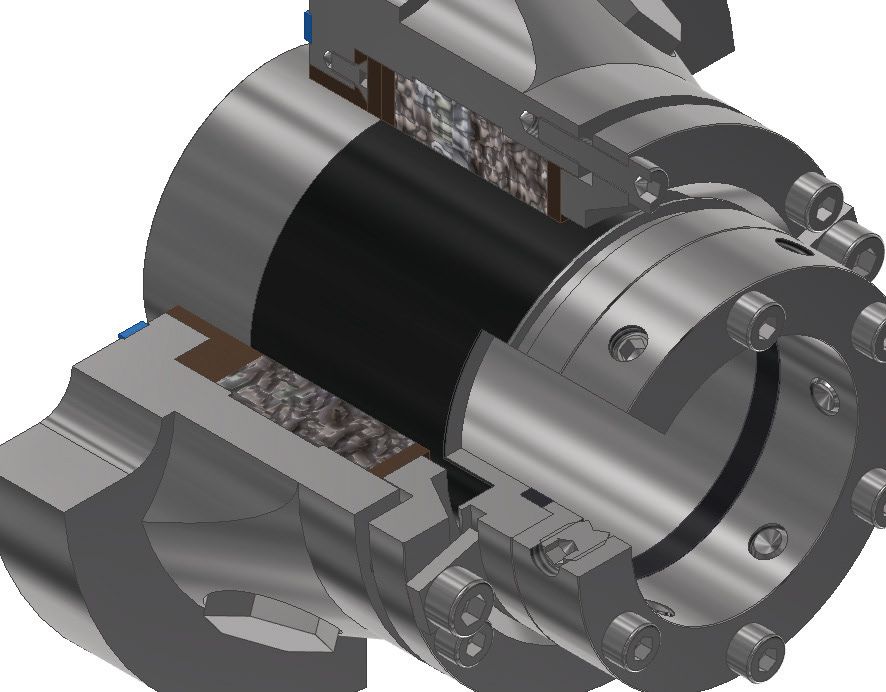

Style 907 HT
High Temperature
Kein Wärmetauscher erforderlich.
Diese Version ist mit Style Seven-Graphitfasern bestückt und mit Verschleißteilen aus Bronze und Graphitdichtungen ausgestattet, um Temperaturen von bis zu 450 °C standzuhalten, mit einer Spitzenbeständigkeit von über 550 °C.
Produktbilder

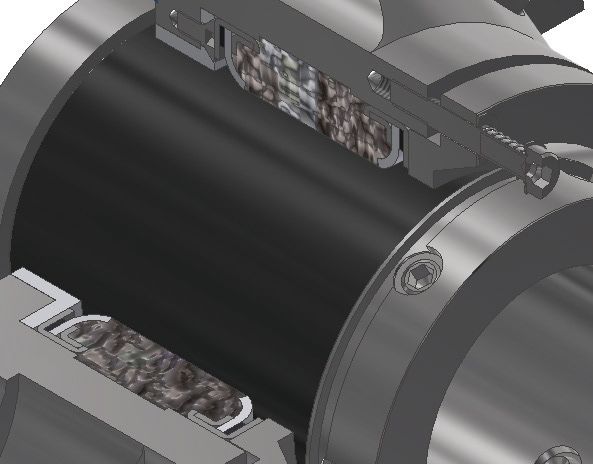

Style 907 TD
Total Dry
Ausgereifter Dichtungseffekt
Durch den Ersatz der Verschleißringe durch Hochleistungs-Lippendichtungen stellt Style 907td sicher, dass keine Leckage auftreten kann. Der federbelastete Stopfbuchsenmechanismus ermöglicht eine visuelle Kontrolle des ZLS-Füllstandes und zeigt den Nachfüllbedarf an, ohne dass es zu einer tatsächlichen Leckage kommt. Besonders geeignet, wenn ein Auslaufen nicht erlaubt ist.
Produktbilder

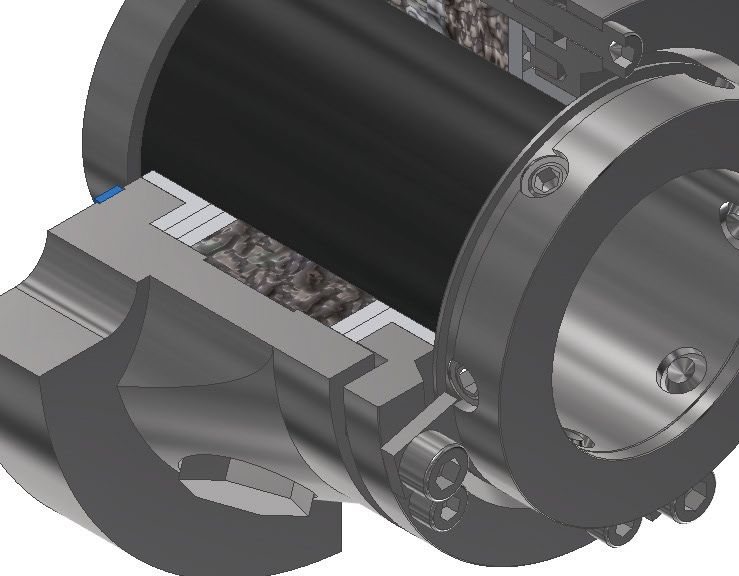

Style 907 MX
Mixer Seal
Doppelte lagerähnliche Ringe
Diese Variante ist für den Einsatz an Mischern, Behältern und Maschinen nach DIN 28138, DIN 28136, DIN 28141 und DIN 28154 ausgelegt. Ihre beiden Stabilisierungsringe wirken wie ein eigener Lagersatz der Dichtung und nehmen den Radialschlag der Welle auf. Vollständige Trockenlauffähigkeit für Top-End-Anwendungen.
Produktbilder

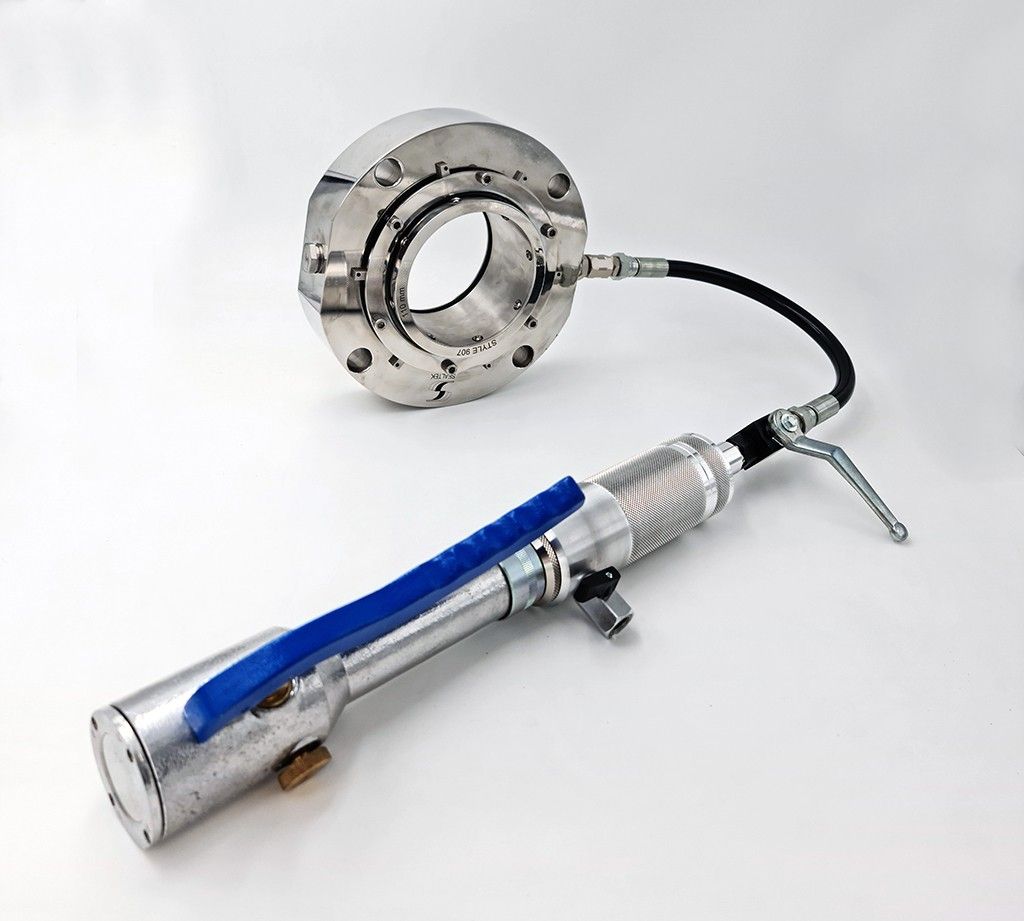

ZLS-Injektionssystem für Style 907
Nachfüllkit
Style 907 ist ein komplettes System, das einerseits aus der Dichtung und andererseits aus einem Nachfüllkit besteht.
Das ZLS-INJEKTIONSSYSTEM VON SEALTEK® ist entweder mit einer Hochdruckpumpe erhältlich:

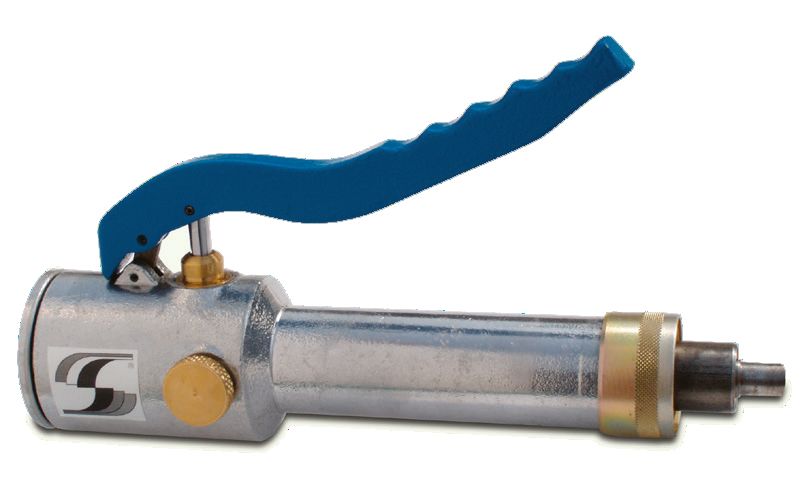

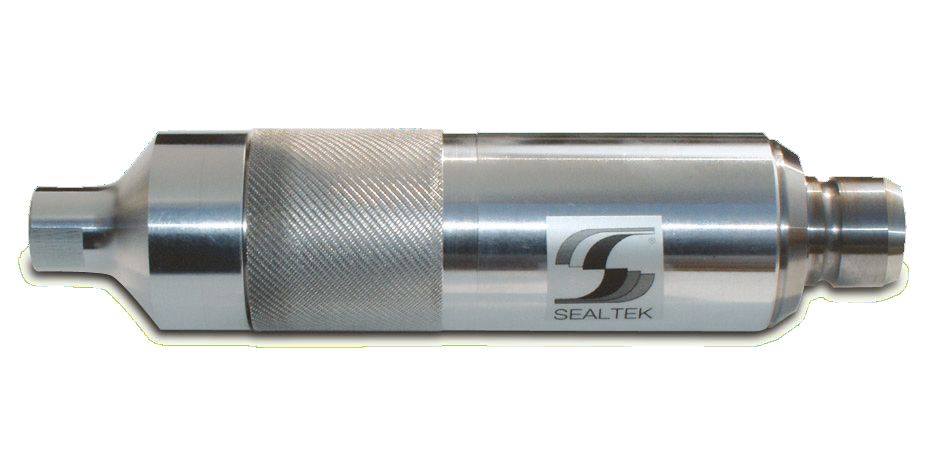

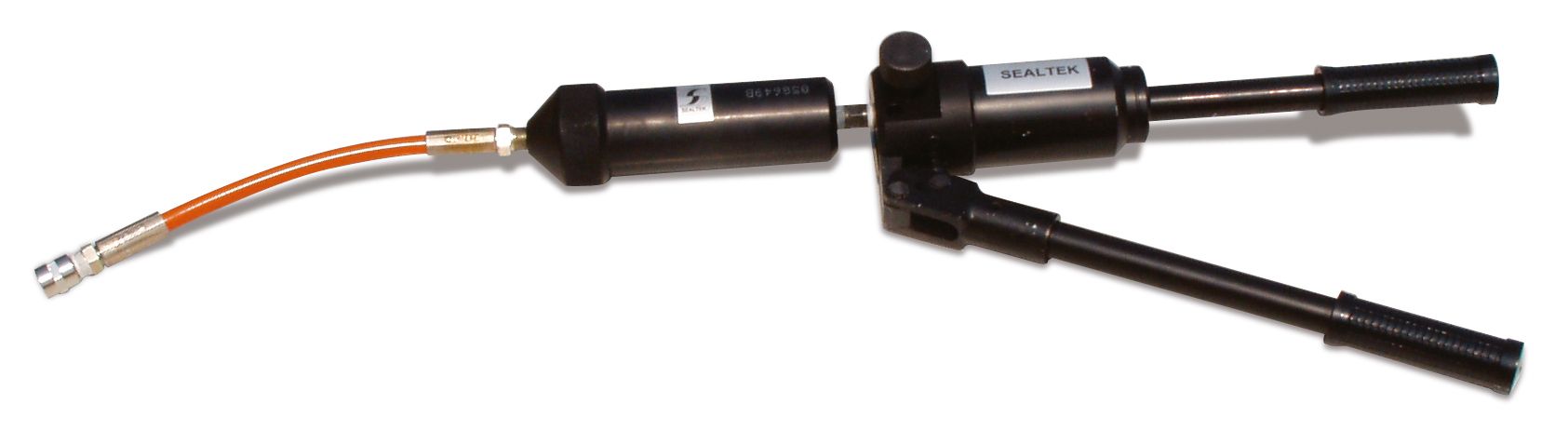

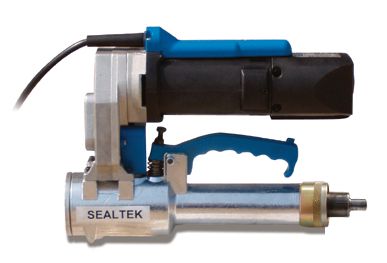

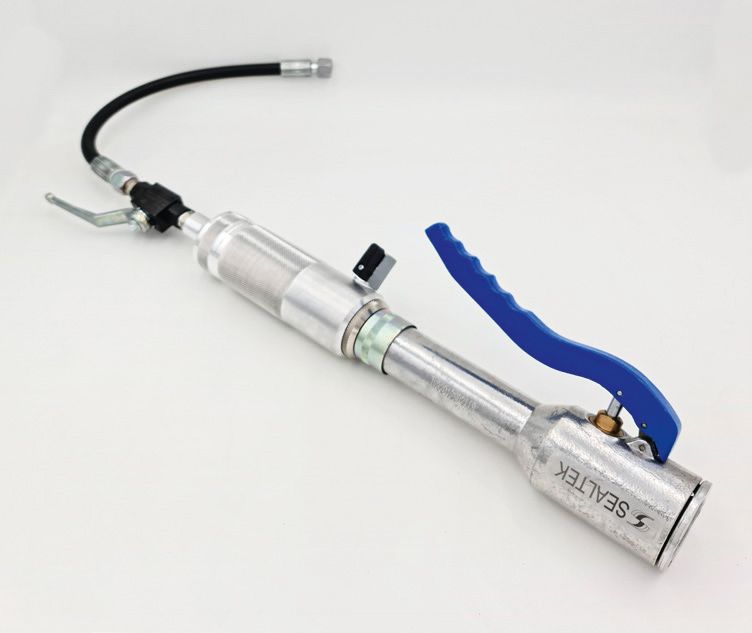

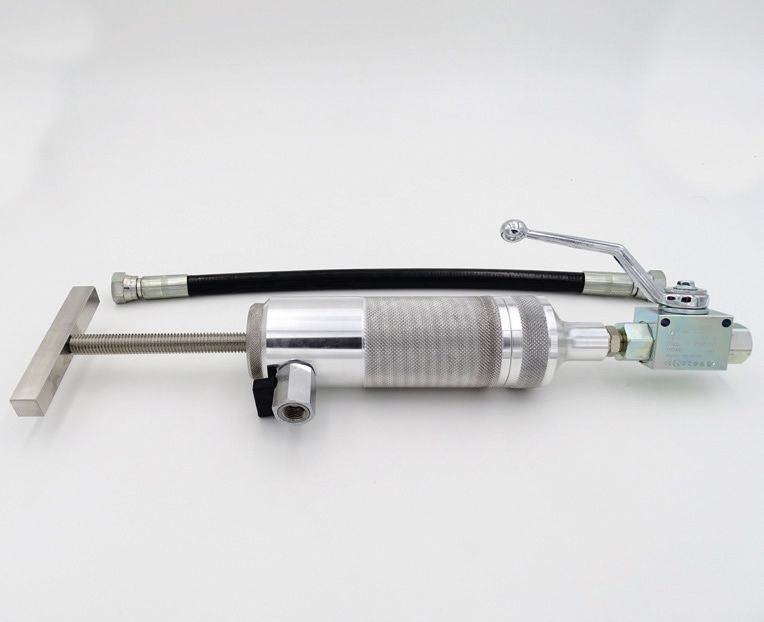

Handbedienbar (A), elektrisch (B) oder mit einer Zusatz-Hochdruck-Handpumpe (C), einem Zylinder aus einer

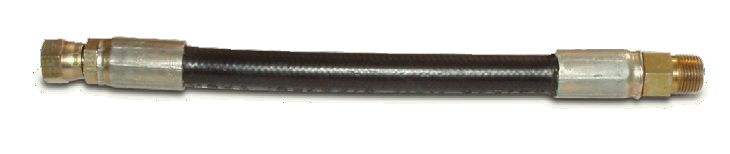

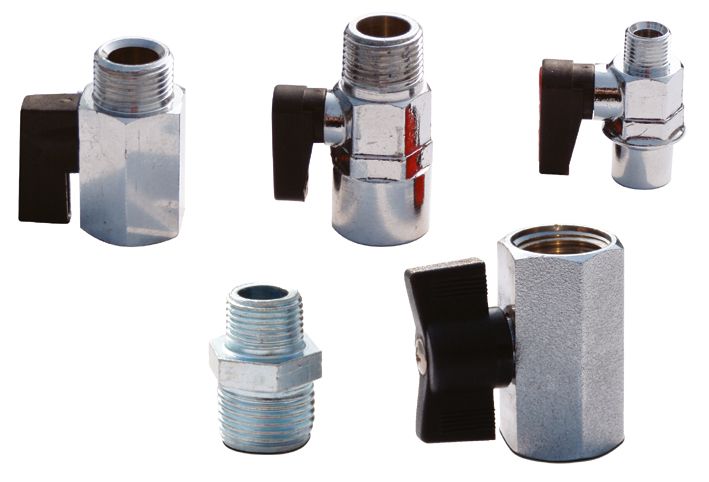

Leichtmetalllegierung in Luft- und Raumfahrtqualität (D), einem Hochdruck-Gummischlauch mit Spezialanschlüssen (E, F) und einem Satz Kugelventilköpfen mit Gewinde zur Montage an den Nachfüllanschlüssen der HYBRID SEAL (G).
Produktbilder
