Dichtungsverordnungssysteme
Sealtek® bietet unterschiedliche Dichtungsversorgungssystem, die sämtlich für anspruchsvolle Anwendungen konzipiert sind. Die Produkte können je nach Anwendungsfall als eigenständiges Produkt oder als Teil eines vollständig montierten API Plan bereitgestellt werden.

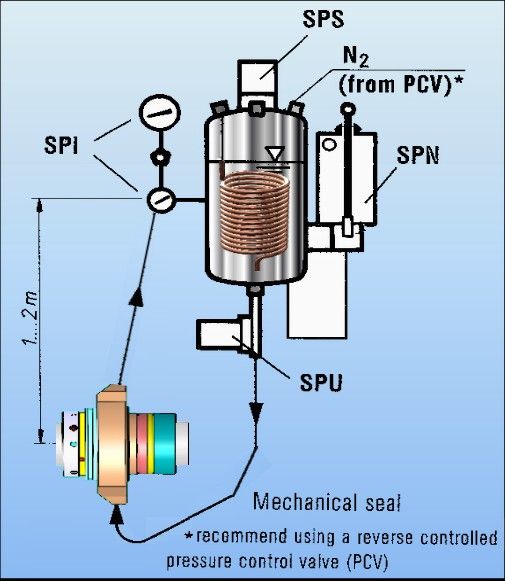

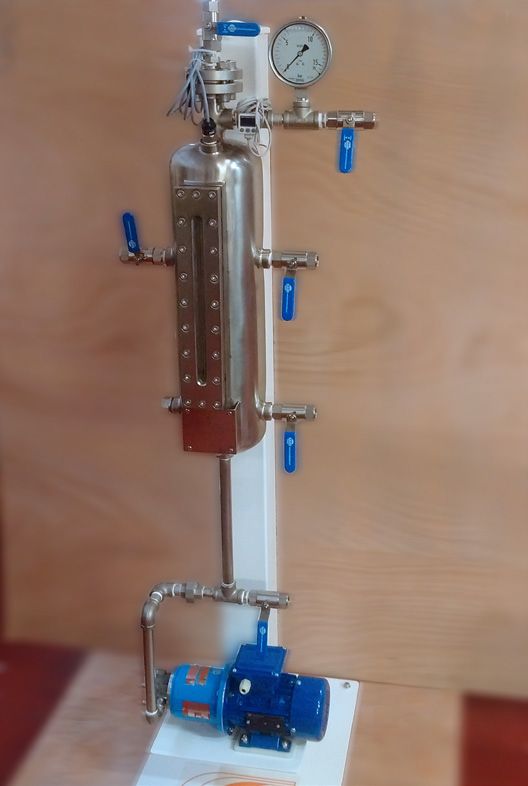

API Plan 53A
Externer Behälter, der unter Druck stehende Sperrflüssigkeit für doppelte Gleitringdichtungen bereitstellt.
Die Druckbeaufschlagung erfolgt durch eine externe Stickstoffquelle. Die drucklose Version kann für Plan 52 verwendet werden.
SEALTEK® Api Plan 53A enthält
| Style 300 oder Style 300-API Behälter |
| Optionale Kühlspirale für Behälter |
| Füllstandsschalter / Transmitter |
| Druckschalter / Transmitter |
| Optionale Umwälzpumpe für dickflüssigere Fluide |
| Gestell, Rohe, Ventile und Fittinge |
Produktbilder

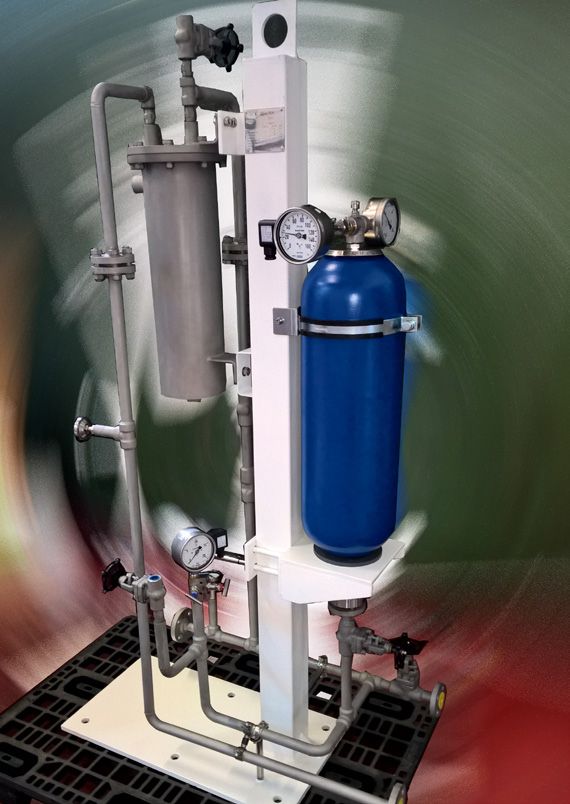

API Plan 53B
Externer Behälter, der unter Druck stehende Sperrflüssigkeit für mechanische Dichtungen in Hochdruckanwendungen bereit stellt.
Die Druckbeaufschlagung erfolgt durch eine mit Stickstoff-Ladesätzen befüllte Blase.
SEALTEK® Api Plan 53B enthält
| Blasenspeicher der Standardgrößen API682 |
| Druckanzeige |
| Druckschalter / Transmitter |
| Temperaturanzeiger |
| Manuelle Nachfüllpumpe |
| Wassergekühlter (Style 342), Luftgekühlter (Style 343) oder Rippenrohr-Wärmetauscher |
| Optionale Umwälzpumpe für dickflüssigere Flüssigkeiten |
| Gestell, Rohre und Fittinge |
Produktbilder

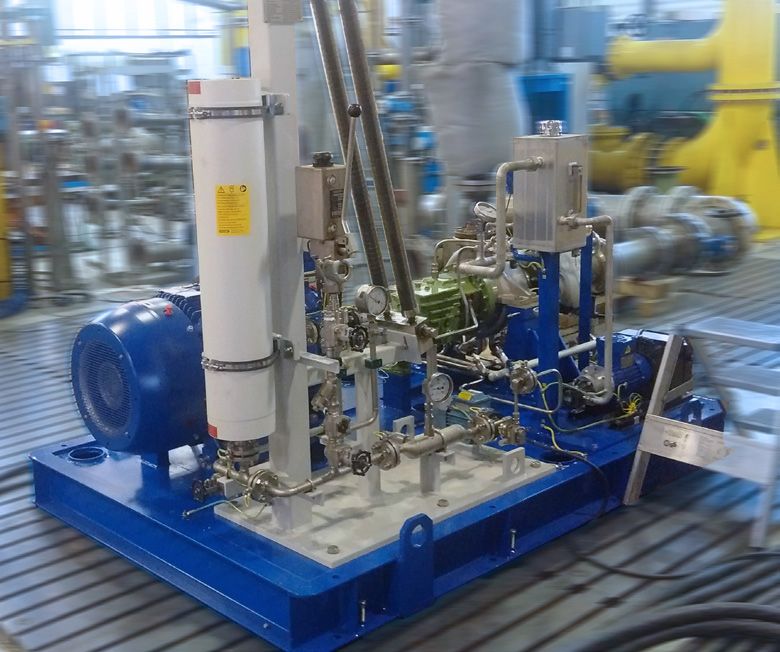

API Plan 53C
Externer Behälter, der unter Druck stehende Sperrflüssigkeit für doppeltwirkende Gleitringdichtungen bei Anwendungen mit schwankenden Drücken liefert.
Die Druckbeaufschlagung erfolgt über eine Referenzleitung von der Dichtungskammer und einem Kolbenverstärker.
SEALTEK® Api Plan 53C enthält
| Kolbenverstärker der Standardgrößen API682 |
| Druckanzeige |
| Füllstands- oder Kolbenpositions-Anzeige |
| Füllstands- oder Kolbenpositionsschalter / Transmitter |
| Differenzdruckschalter / Transmitter |
| Temperaturanzeige |
| Wassergekühlter (Style 342) oder Rippenrohr-Wärmetauscher |
| Optionale Umwälzpumpe für dickflüssigere Flüssigkeiten |
| Gestell, Rohre und Fittinge |
Produktbilder

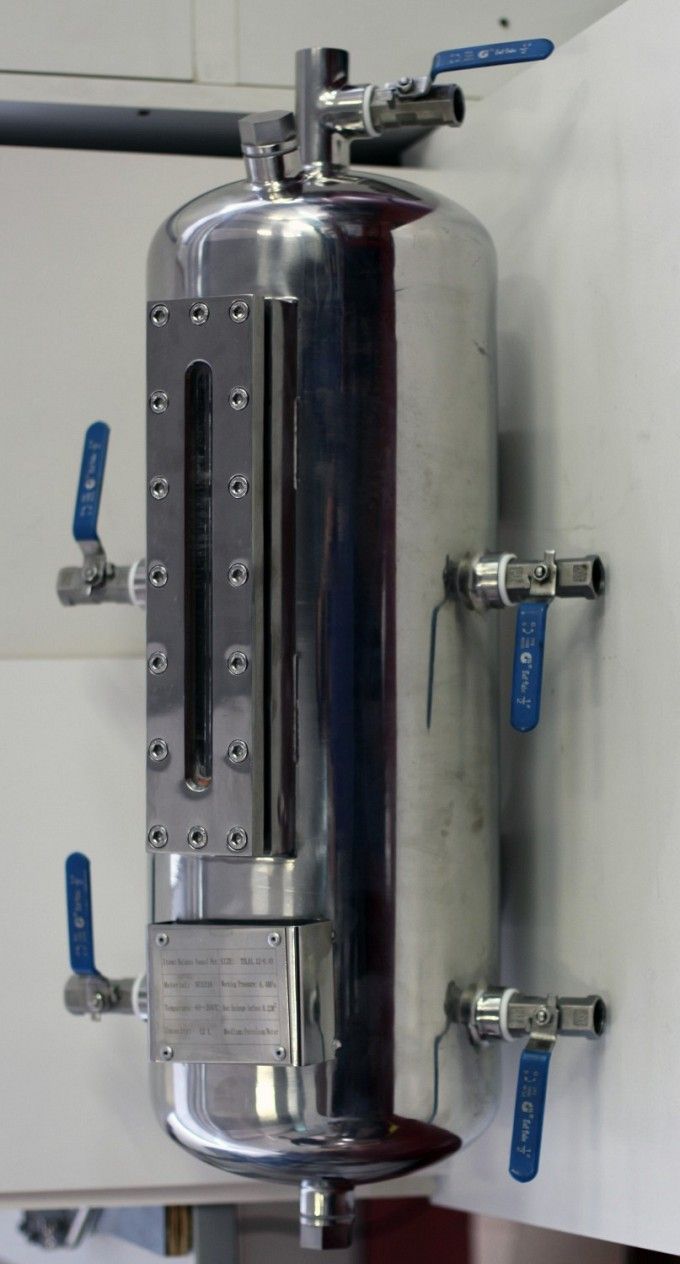

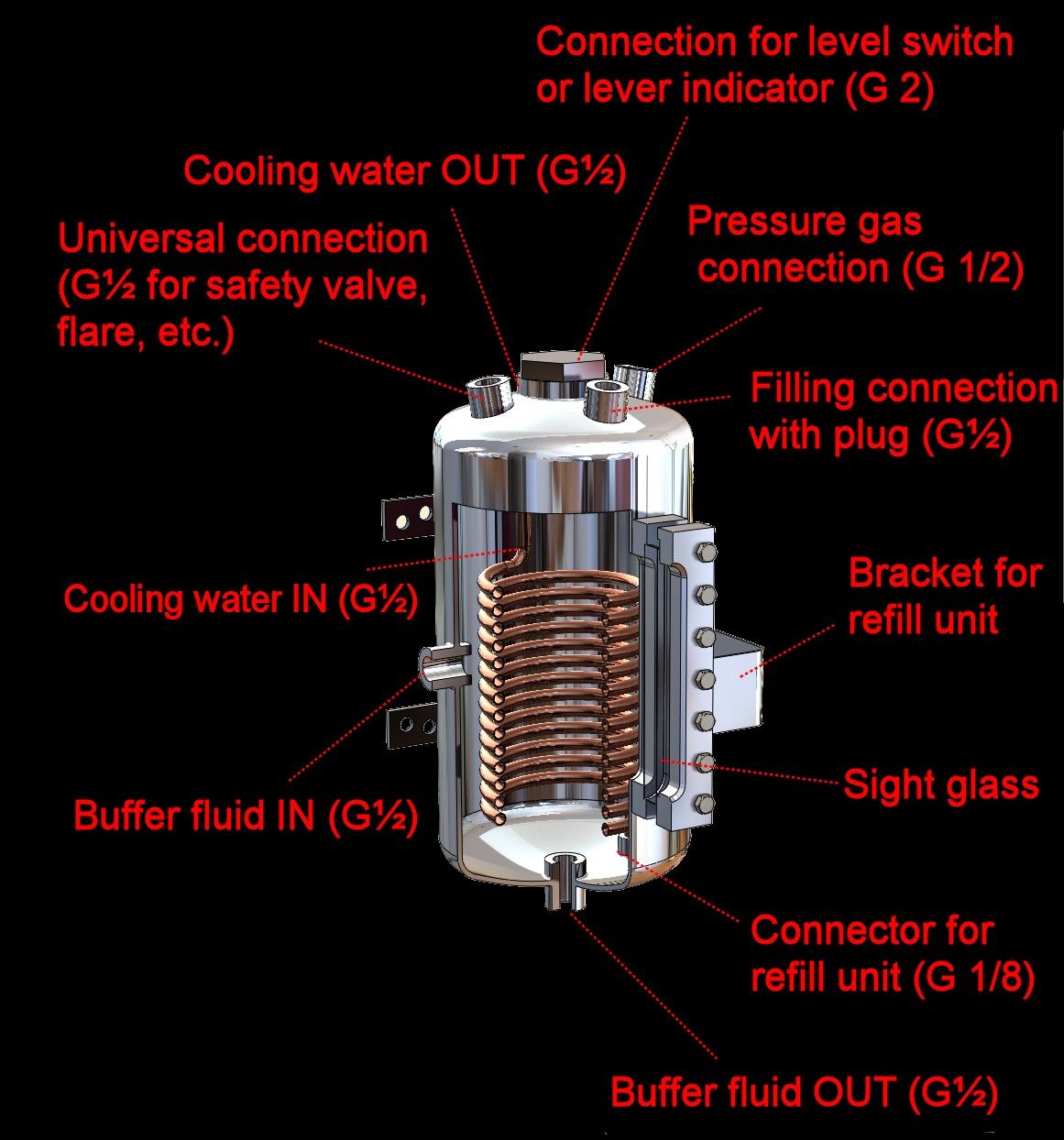

Style 300
Thermosiphon-System
Puffer-/Sperrfluidtank aus Edelstahl für Plan 52 und 53, gefertigt nach ASME- und PED-Normen. Edelstahlanschlüsse, durchsichtige, angeschweißte Füllstandsanzeige aus Borosilikatglas, Sicherheitsventil aus Edelstahl. Kann anhand einer großen Auswahl an Zubehör einschließlich Nachfülleinheit und Kühlspule angepasst werden. Auch gemäß API682 Norm verfügbar.
Technische Daten
| Volumen (lt) | 5, 7, 9, 12, 18 |
| Betriebsdruck | 30 bar |
| Betriebstemperatur | -60 °C – + 200 °C |
| Gehäusematerial | 1.4301 (AISI 304), 1.4571 (AISI 316Ti) |
| Kühlleistung (mit Spule) | 1,5 kW (4 kW mit Zwangsumwälzung) |
Produktbilder

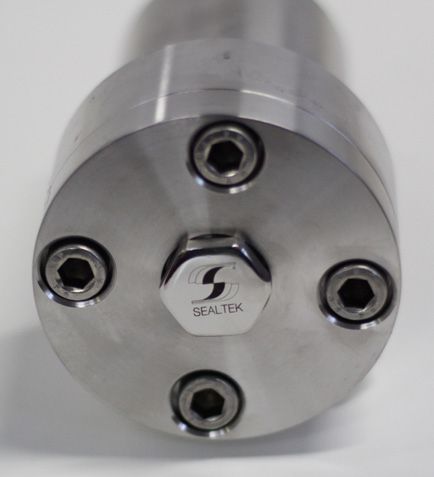

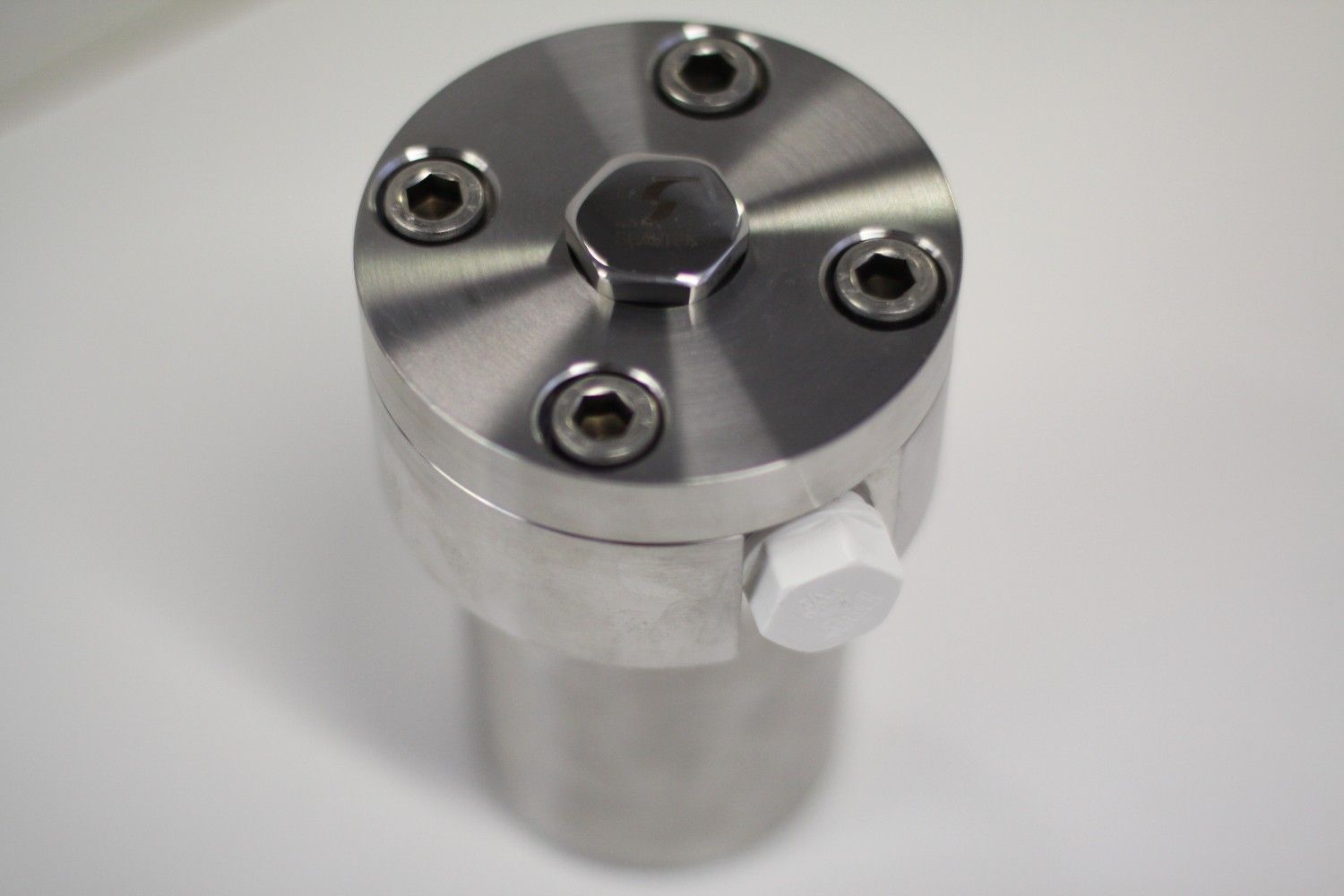

Style 320
Zyklonabschneider
Technische Daten
| Betriebstemperatur | Bis zu 125 °C |
| Betriebsdruck | Bis zu 62 bar |
| Druckdifferenzbereich | 1,3 bis 8 bar |
| Schalenmaterial | DIn 1.4404 |
| Einsätze Material | Siliziumkarbid |
| Dichtungs- und O-Ring-Material | FKM |
Produktbilder

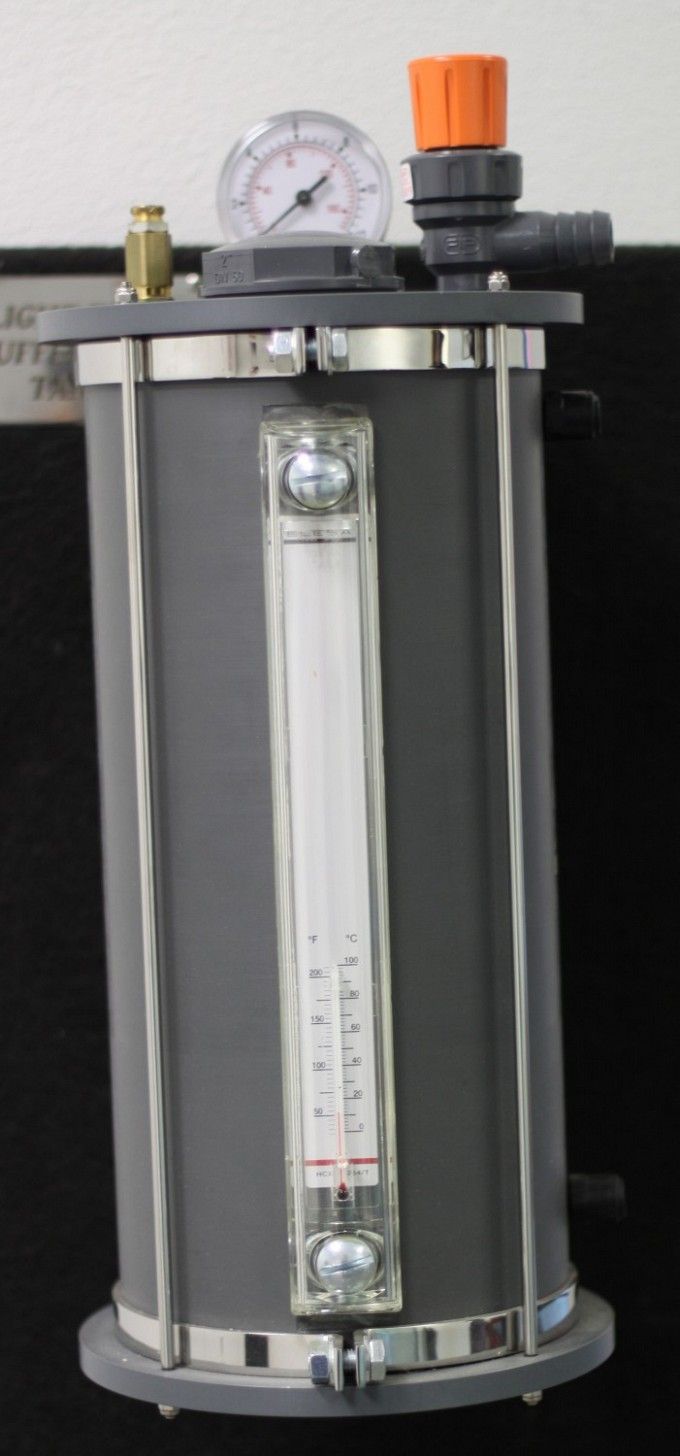

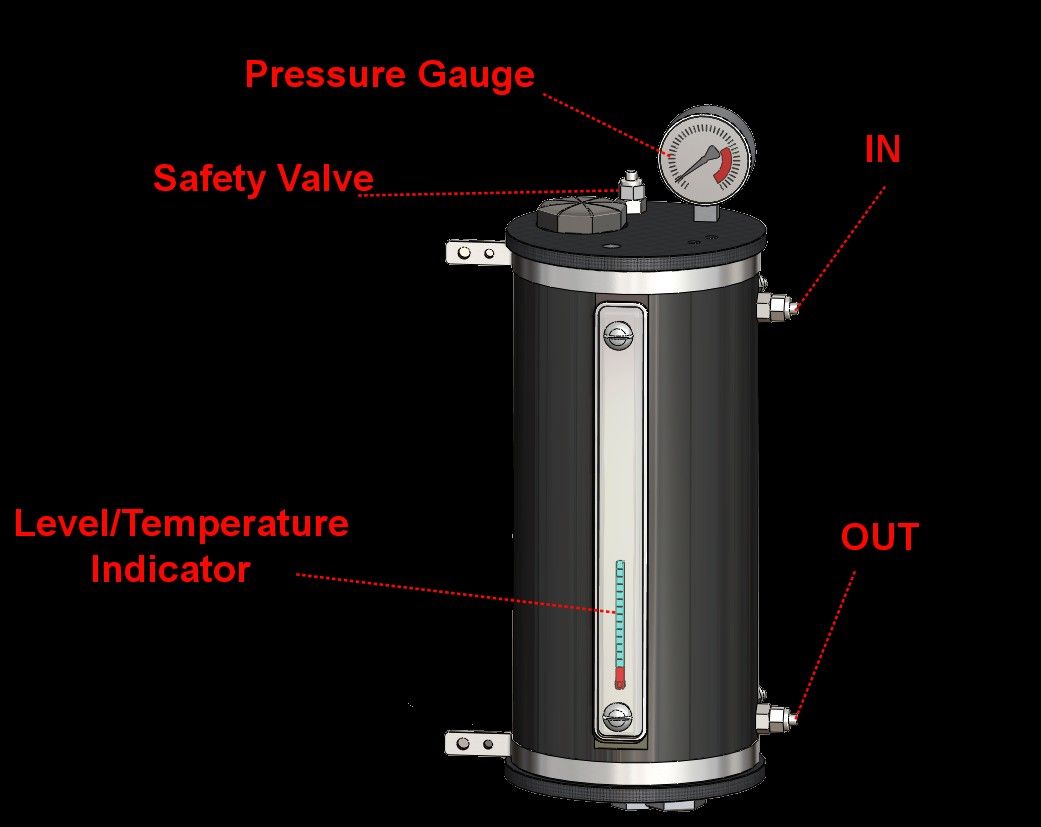

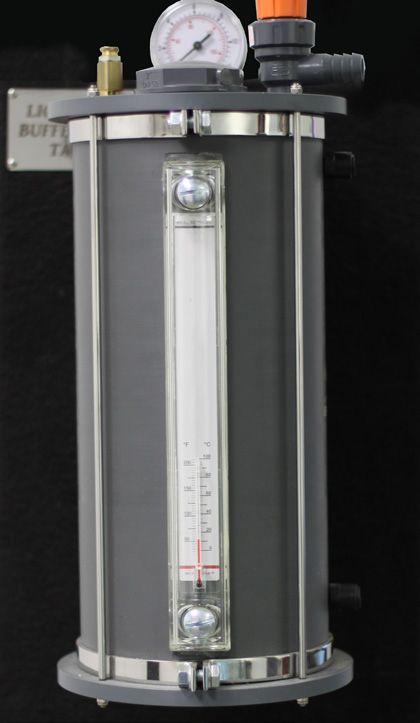

Style 330
Leichtes Thermosiphon-System
Puffer-/Sperrfluidtank aus synthetischem Kunststoff. Trotz seiner extremen Wirtschaftlichkeit kann das System die große Mehrheit an Anwendungen ohne API-Plan 52 und 53A abdecken, bei denen keine hohen Temperaturen oder Drücke auftreten. Erhältlich mit interner magnetbetriebenen Pumpe für verbesserte Flüssigkeitszirkulation, Schnellkupplungen, Manometer, Füllstandsanzeige, Thermometer und Sicherheitsventil.
Technische Daten
| Volumen (lt) | 5, 7, 9 |
| Betriebsdruck | 10 bar |
| Betriebstemperatur | -30 °C bis + 70 °C |
| Gehäusematerial | Polychlorethen, SPI – Harz-Kennzeichnung c.s.3 |
| Metallteile | DIN 1.4301 |
| Temperatur-/Füllstandsanzeige, durchsichtig | Polykarbonat |
Produktbilder

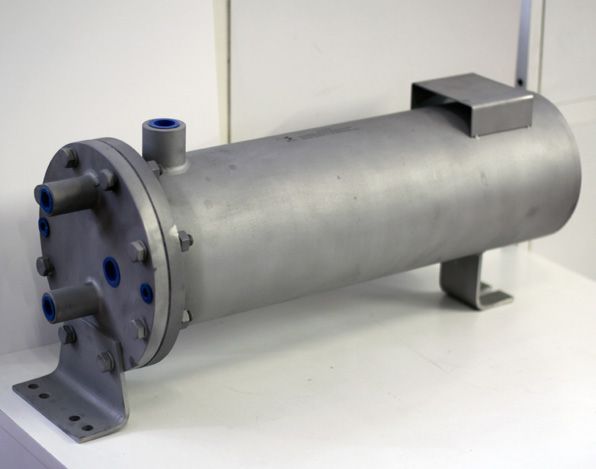

Style 342
Wärmetauscher
Wassergekühlter Wärmetauscher, anpassbar hinsichtlich gewünschter Wärmeaustauscherfläche, Druck und Kühlleistung. Prozess-/Sperrflüssigkeit befindet sich in der Schale, die Kühlflüssigkeit in den Innenrohren. Kann als eigenständiges Produkt oder als Teil eines vollständig montierten API-Plan 21, 22, 23 und 41 bereitgestellt werden.
Technische Daten
| Schalenmaterial | DIN 1.4401; 1.4571 |
| Dichtungsmaterial | PTFE, FKM, expandiertes Graphit |
| Wärmeaustauscherfläche | 0,6 m² (Standardversion) |
| Wärmeaustauschleistung | 36 kW (Standardversion) |
| Betriebstemperatur | 350 °C |
| Betriebsdruck | 16 bar (Leistung), 50 bar (Schale |
Produktbilder
